Roulement à rotule lisse sphérique, type sans entretien
Top Bearings est un leader professionnel des fabricants chinois de roulements à rotule lisse sphériques de type sans entretien avec une haute qualité et un prix raisonnable. Bienvenue à nous contacter.
envoyer une demande
Description du produit
Top Bearings est un leader professionnel des fabricants chinois de roulements à rotule lisse sphériques de type sans entretien avec une haute qualité et un prix raisonnable. Bienvenue à nous contacter.
Paramètre de produit
|
Matériel: |
Acier chromé, acier inoxydable et acier au carbone |
Traitement de surface: |
Zingué, chromé, nickelé et cuivré |
|
Note de précision : |
ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4 |
Cage: |
Acier, Laiton, Nylon |
|
Autorisation: |
C0, C1, C2, C3, C4, C5 Etc. |
Gamme de production (d): |
5 à 35 mm en tailles métriques ou en pouces les deux |
|
Souligner: |
embouts de tige à roulement sphérique, embouts de tige pivotants |
||

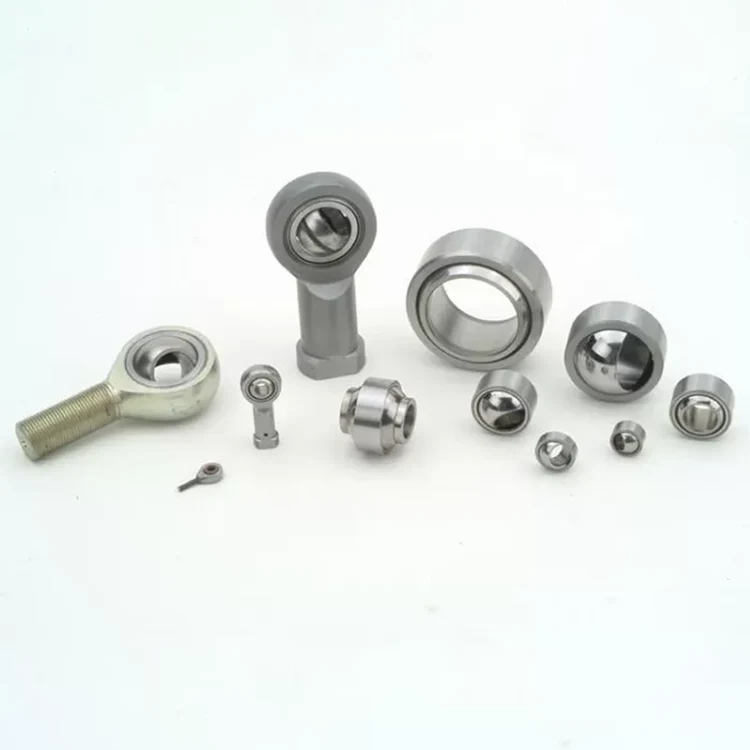

Paliers lisses sphériques Roulement d'extrémité de tige Type sans entretien

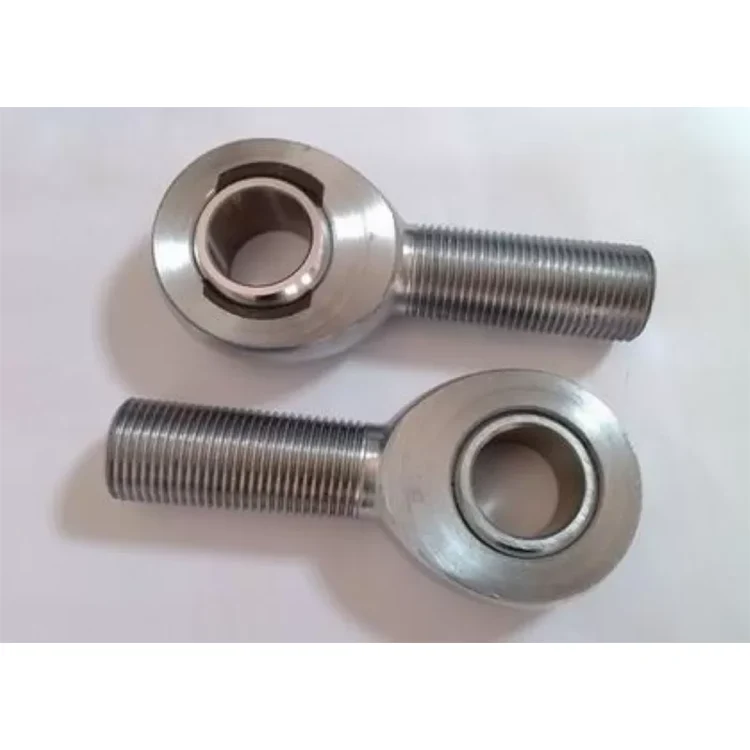

L'embout à rotule est composé d'un palier lisse sphérique standard et d'un corps de tige,
il est disponible avec des filetages femelles (internes) ou mâles (externes) à gauche ou à droite.
Les embouts de tige sans entretien BRS ont des couches de glissement spéciales de glissement à sec moderne
matériaux caractérisés par un faible frottement. Ils sont particulièrement adaptés aux applications
où de longues durées de vie sont requises sans maintenance.
Spécifications et fonctionnalités
1. Matériaux : acier chromé, acier inoxydable et acier au carbone
2. Traitement de surface : zingué, chromé, nickelé et cuivré
3. Gamme de production (d) : 5 à 35 mm en tailles métriques ou en pouces
4. Résistant à la corrosion, autolubrifiant et capacité de charge élevée
Applications:
Vérin hydraulique d'ingénierie, machines-outils de formage, machines d'ingénierie,
équipement d'automatisation, amortisseur automobile, industrie des machines de conservation de l'eau,
machines textiles, machines militaires, etc.
| Modèle | Dimensions (mm) | Note de chargement (KN) |
poids (kg) | ||||||||||||||
| d | d2 | B | C1 | W | d3 | d4 | d5 | L1 | L2 | L | L3 | d1 | α° ≈ |
Dynamique | Statique | ||
| SI5T/K | 5 | 18 | 8 | 6 | 9 | M5X0.8 | 9 | 11 | 27 | 10 | 36 | 4.5 | 7.7 | 13 | 6 | 7.5 | 0.018 |
| SI6T/K | 6 | 20 | 9 | 6.75 | 11 | M6X1 | 10 | 13 | 30 | 12 | 40 | 5 | 8.9 | 13 | 7.2 | 9.3 | 0.027 |
| SI8T/K | 8 | 24 | 12 | 9 | 13 | M8X1.25 | 12.5 | 16 | 36 | 16 | 48 | 5 | 10.4 | 14 | 11.6 | 16.7 | 0.046 |
| SI10T/K | 10 | 28 | 14 | 10.5 | 17 | M10X1.5 | 15 | 19 | 43 | 20 | 57 | 6.5 | 12.9 | 13 | 14.5 | 23.4 | 0.076 |
| SI12T/K | 12 | 32 | 16 | 12 | 19 | M12X1.75 | 17.5 | 22 | 50 | 22 | 66 | 6.5 | 15.4 | 13 | 17 | 32 | 0.115 |
| SI14T/K | 14 | 36 | 19 | 13.5 | 22 | M14X2 | 20 | 25 | 57 | 25 | 75 | 8 | 16.8 | 16 | 24 | 41.9 | 0.170 |
| SI16T/K | 16 | 42 | 21 | 15 | 22 | M16X2 | 22 | 27 | 64 | 28 | 85 | 8 | 19.3 | 15 | 28.5 | 52.7 | 0.230 |
| SI18T/K | 18 | 46 | 23 | 16.5 | 27 | M18X5 | 25 | 31 | 71 | 32 | 94 | 10 | 21.8 | 15 | 35 | 63.8 | 0.320 |
| SI20T/K | 20 | 50 | 25 | 18 | 32 | M20X1.5 | 27.5 | 34 | 77 | 33 | 102 | 10 | 24.3 | 14 | 40 | 78.1 | 0.415 |
| SI22T/K | 22 | 54 | 28 | 20 | 32 | M22X5 | 30 | 37 | 84 | 37 | 111 | 10 | 25.8 | 15 | 52 | 97.2 | 0.540 |
| SI25T/K | 25 | 60 | 31 | 22 | 36 | M24X2 | 33.5 | 42 | 94 | 42 | 124 | 12 | 29.6 | 15 | 60 | 122.1 | 0.750 |
| SI30T/K | 30 | 70 | 37 | 25 | 41 | M30X2 | 40 | 51 | 110 | 51 | 145 | 15 | 34.8 | 15 | 81 | 168.4 | 1.130 |
| SI35T/K | 35 | 80 | 43 | 28 | 50 | M36X2 | 46 | 56 | 125 | 56 | 165 | 15 | 37.7 | 17 | 100 | 205.7 | 1.600 |
| Modèle | Dimensions (mm) | Note de chargement (KN) |
poids (kg) | |||||||||||
| d | d2 | B | C1 | d3 | h | L1 | L2 | L | d1 | α° ≈ |
Dynamique | Statique | ||
| SA5T/K | 5 | 18 | 8 | 6 | M5X0.8 | 33 | 33 | 19 | 42 | 7.7 | 13 | 4 | 7.5 | 0.013 |
| SA6T/K | 6 | 20 | 9 | 6.75 | M6X1 | 36 | 36 | 22 | 46 | 8.9 | 13 | 4.4 | 9.3 | 0.020 |
| SA8T/K | 8 | 24 | 12 | 9 | M8X1.25 | 42 | 42 | 25 | 54 | 10.4 | 14 | 8 | 16.7 | 0.033 |
| SA10T/K | 10 | 28 | 14 | 10.5 | M10X1.5 | 48 | 48 | 29 | 62 | 12.9 | 13 | 12.9 | 23.4 | 0.056 |
| SA12T/K | 12 | 32 | 16 | 12 | M12X1.75 | 54 | 54 | 33 | 70 | 15.4 | 13 | 17 | 32 | 0.087 |
| SA14T/K | 14 | 36 | 19 | 13.5 | M14X2 | 60 | 60 | 38 | 78 | 16.8 | 16 | 24 | 41.9 | 0.129 |
| SA16T/K | 16 | 42 | 21 | 15 | M16X2 | 66 | 66 | 40 | 87 | 19.3 | 15 | 28.5 | 52.7 | 0.189 |
| SA18T/K | 18 | 46 | 23 | 16.5 | M18X1.5 | 72 | 72 | 44 | 95 | 21.8 | 15 | 35 | 63.8 | 0.267 |
| SA20T/K | 20 | 50 | 25 | 18 | M20X1.5 | 78 | 78 | 47 | 103 | 24.3 | 14 | 40 | 78.1 | 0.348 |
| SA22T/K | 22 | 54 | 28 | 20 | M22X1.5 | 84 | 84 | 51 | 111 | 25.8 | 15 | 52 | 97.2 | 0.443 |
| SA25T/K | 25 | 60 | 31 | 22 | M24X2 | 94 | 94 | 58 | 124 | 29.6 | 15 | 60 | 122.1 | 0.600 |
| SA30T/K | 30 | 70 | 37 | 25 | M30X2 | 110 | 110 | 71 | 145 | 34.8 | 15 | 81 | 168.4 | 1.030 |
| SA35T/K | 35 | 80 | 43 | 28 | M36X2 | 125 | 125 | 77 | 165 | 37.7 | 17 | 100 | 205.7 |
1.600 |
