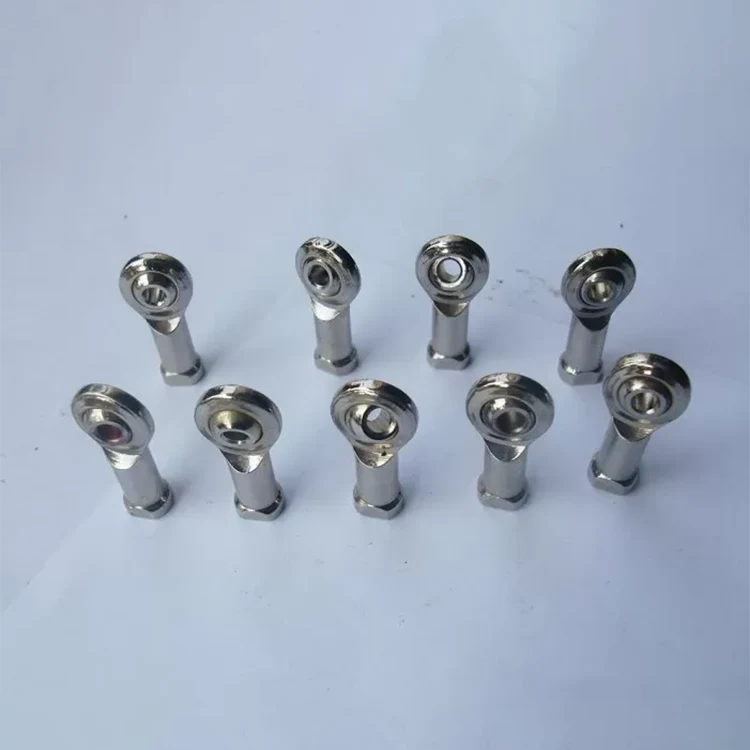

En tant que fabricants professionnels de haute qualité PHS POS Joint Rod End Bearing POS28 Swivel Rotule, vous pouvez être assuré d'acheter PHS POS Joint Rod End Bearing POS28 Swivel Rotule de Top Bearings et nous vous offrirons le meilleur service après-vente et une livraison rapide .
En tant que fabricants professionnels de haute qualité PHS POS Joint Rod End Bearing POS28 Swivel Rotule, vous pouvez être assuré d'acheter PHS POS Joint Rod End Bearing POS28 Swivel Rotule de Top Bearings et nous vous offrirons le meilleur service après-vente et une livraison rapide .
Matériel: |
Acier chromé, acier inoxydable et acier au carbone |
Traitement de surface: |
Zingué, chromé, nickelé et cuivré |
Balle: |
Acier Gcr15, traité thermiquement |
Corps: |
Acier au carbone, zingué, traité au chromate |
Course: |
Laiton |
Surfaces de contact coulissantes : |
Acier / Laiton |
Souligner: |
roulement à billes d'extrémité de tige, extrémités de tige à roulement sphérique |
Roulement d'embout à rotule de PHS POS, roulement d'embout à rotule POS28, roulements d'embouts à rotule
Bille : acier Gcr15, traité thermiquement, HRC58-64 ; Rectifié avec précision, poli
Corps : acier au carbone, zingué, traité au chromate
Race : Laiton
Surfaces de contact glissantes : Acier/Laiton

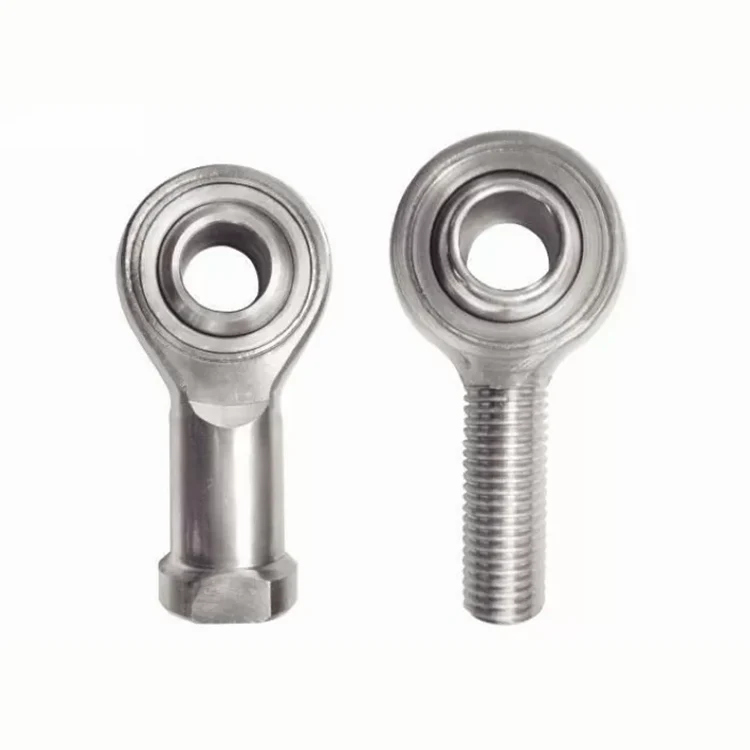

Les embouts à rotule se composent d'une tête en forme d'œil avec une tige intégrée formant un logement et un palier lisse sphérique standard, ou une bague intérieure de palier lisse sphérique, ou une bague intérieure de palier lisse sphérique et une couche de glissement entre l'alésage de la tête et l'intérieur anneau. En règle générale, les embouts à rotule sont disponibles avec des filetages femelles ou mâles à gauche ou à droite. Les embouts à rotule ont les combinaisons de surface de contact de glissement acier sur acier, acier sur bronze, acier sur matériau composite PTFE, acier sur tissu PTFE et acier sur plastique PTFE.
Les embouts à rotule ont un frottement très faible et peuvent être utilisés sans entretien. Ils sont utilisés pour les applications où de longues durées de vie des roulements sont requises sans entretien, ou lorsque les conditions de fonctionnement, telles qu'une lubrification inadéquate ou l'absence de lubrification, rendent l'utilisation de roulements acier sur acier déconseillée. Les roulements sans entretien sont principalement destinés aux applications où les charges sont lourdes et ont une direction constante.
1. rotation à basse vitesse
2. charge radiale et axiale élevée
3. auto-lubrifiant
4. Auto-alignement
5. Faible frottement
6. Longue durée de vie
7. Sans entretien
8. résistant à la corrosion
9. Anti-emboutissage
EN MÉTRIQUE
SI...TK(5~35)
SA...TK(5~35)
SI...C(5~35)
SA...C(5~35)
PHS(5~35)
POS(5~35)
SI...E(5~12)
SA...E(5~12)
EN POUCES
PHSB(4.86~25.4)
POSB(4.86~25.4)
CF...(4.83~25.4)
CM...(4.83~25.4)
CF...T(4.83~25.4)
CM...T(4.83~25.4)
Nous pouvons produire des types de produits standard et non standard, taille métrique, série SI, série SA, série PHS, série POS, série NHS, série SAZP, série SAZJ, série GE, série GEG, taille en pouces, série CM, série CF, JF série, série JM, série COM, série GEZ, etc.
1) Machines alimentaires
2) Matériel médical
3) Industrie automobile
4) Machines textiles
5) Machines chimiques
6) Matériel d'impression
7) Installations récréatives pour enfants, industrie automobile de course
8) Machines d'emballage
9) Engins de chantier
Nombre | Dimensions mm | Capacités de charge KN | Lester | ||||||||||||
d | d3 | B | C1 | l1 | d2 | h | l2 | ns | R1 | d1 | α° | C | Co | âkg | |
maximum | maximum | maximum | maximum | min | ≈ | ||||||||||
POS5 | 5 | M5 | 8 | 6 | 20 | 18 | 33 | 42 | 11.1 | 0.3 | 7.7 | 13 | 3.25 | 5.7 | 0.013 |
POS6 | 6 | M6 | 9 | 6.75 | 23 | 20 | 36 | 46 | 12.7 | 0.3 | 8.9 | 13 | 4.3 | 72 | 0.02 |
POS8 | 8 | M8 | 12 | 9 | 25 | 24 | 42 | 54 | 15.9 | 0.3 | 10 | 14 | 7.2 | 12 | 0.03 |
POS10 | 10 | M10 | 14 | 10.5 | 30 | 26 | 48 | 61 | 19.1 | 0.3 | 13 | 13 | 10 | 15 | 0.055 |
POS12 | 12 | M12 | 16 | 12 | 34 | 30 | 54 | 69 | 22.2 | 0.3 | 15 | 13 | 13.4 | 17 | 0.085 |
POS14 | 14 | M14 | 19 | 13.5 | 37 | 34 | 60 | 77 | 25.4 | 0.3 | 17 | 16 | 17 | 24 | 0.14 |
POS16 | 16 | M16 | 21 | 15 | 41 | 40 | 66 | 86 | 28.6 | 0.3 | 19 | 15 | 21.6 | 29 | 0.21 |
POS18 | 18 | M18X1.5 | 23 | 16.5 | 45 | 44 | 72 | 94 | 31.8 | 0.3 | 22 | 15 | 26 | 43 | 0.28 |
POS20 | 20 | M20X1.5 | 25 | 18 | 48 | 48 | 78 | 102 | 34.9 | 0.3 | 24 | 14 | 31.5 | 53 | 0.38 |
POS22 | 22 | M22X1.5 | 28 | 20 | 52 | 54 | 84 | 111 | 38.1 | 0.3 | 26 | 15 | 38 | 57 | 0.48 |
POS25 | 25 | M24X2 | 31 | 22 | 58 | 60 | 94 | 124 | 42.9 | 0.3 | 30 | 15 | 47.5 | 68 | 0.64 |
POS28 | 28 | M27X2 | 35 | 24 | 63 | 66 | 103 | 136 | 47.6 | 0.3 | 34 | 15 | 58 | 76 | 0.96 |
POS30 | 30 | M30X2 | 37 | 25 | 67 | 70 | 110 | 145 | 50.8 | 0.3 | 35 | 17 | 64 | 88 | 1.1 |
Emballer:
Tube en plastique, emballage industriel, boîte simple, carton, caisse en bois, etc.
Expédition
DHL/TNT/UPS/FEDEX, etc.
par mer ou par air
