Les roulements supérieurs sont des roulements à rotule en acier pour les camions de voitures avec des fabricants et des fournisseurs de filetage femelle en Chine qui peuvent vendre en gros des roulements à rotule en acier pour les camions de voitures avec un filetage femelle. Nous pouvons fournir un service professionnel et un meilleur prix pour vous. Si vous êtes intéressé par les produits Roulement d'extrémité de tige en acier pour camions de voitures avec filetage femelle, veuillez nous contacter. Nous suivons la qualité du repos assuré que le prix de la conscience, un service dévoué.
Les roulements supérieurs sont des roulements à rotule en acier pour les camions de voitures avec des fabricants et des fournisseurs de filetage femelle en Chine qui peuvent vendre en gros des roulements à rotule en acier pour les camions de voitures avec un filetage femelle. Nous pouvons fournir un service professionnel et un meilleur prix pour vous. Si vous êtes intéressé par les produits Roulement d'extrémité de tige en acier pour camions de voitures avec filetage femelle, veuillez nous contacter. Nous suivons la qualité du repos assuré que le prix de la conscience, un service dévoué.
Matériel: |
Acier / Acier |
Dimension: |
14*M14*21MM |
Note de précision : |
P0,P6,P5,P4,P2 |
Lester: |
0.22KG |
Autorisation: |
C0,C2,C3,C4,C5 |
Vibration: |
Z1V1, Z2V2 et Z3V3 |
Souligner: |
embouts de tige à roulement sphérique, embouts de tige pivotants |
Numéro de modèle | PHS16 |
Marque | FEO |
Dimension | 14*M14*21MM |
Lester | 0.22KG |
Taper | Roulement d'extrémité de tige |
Matériel | Acier/acier |
Autorisation | C0,C2,C3,C4,C5 |
Vibration | Z1V1, Z2V2 et Z3V3 |
Niveau de précision | P0, P6, P5, P4, P2 (ABEC1, ABEC3, ABEC5, ABEC7, ABEC9) |
Garantie | Un ans. |
Certificats | ISO 9001:2008 |
Emballer | Boîte, carton, caisse en bois, tube en plastique ou selon les exigences des acheteurs |
Lieu d'origine | Chine (continentale) |
MOQ | 1 PCS |
Service | (1) Livraison rapide |
(2) FEO | |
(3) Étiquette d'acheteur acceptée | |
(4) Suivi et entretien | |
Terme de paiement | TT |
Acier - embout à rotule en acier soutenant PHS16 pour des voitures, camions avec le fil femelle
1) Roulement d'extrémité de tige PHS16
2) Matériau du roulement : Acier-acier
Stock abondant, livraison rapide
3) Marques : FEO
Roulement d'extrémité de tige PHS16
Embouts de tige nécessitant un entretien
Les embouts à rotule se composent d'une tête en forme d'œil avec une tige intégrée qui forme un logement pour un palier lisse sphérique. En règle générale, les embouts à rotule sont disponibles avec des filetages femelles (internes) ou mâles (externes) à gauche ou à droite conformément à la norme ISO 965/1:1980. Lorsque des embouts de tige sont nécessaires pour des applications spécifiques - principalement celles où une extrémité de tige est fixée à l'extrémité d'une tige de piston ou à la base d'un vérin hydraulique - les embouts de tige sont disponibles avec une tige fendue et une section filetée compressible ou avec une "tige à souder". " c'est-à-dire une tige apte à être soudée à un autre composant.
Les embouts à rotule nécessitant un entretien sont disponibles en standard avec les combinaisons de surfaces de contact de glissement acier/acier et acier/bronze. Les deux types d'embouts à rotule nécessitent une réédition régulière. Les embouts acier/acier ont des surfaces de contact glissantes trempées, phosphatées et traitées avec un lubrifiant de rodage. Ils sont très résistants à l'usure et donc particulièrement adaptés aux applications où de lourdes charges de direction alternée doivent être supportées. Les embouts à rotule en acier/bronze ont une bague intérieure trempée et chromée et une bague extérieure en bronze. Leurs performances dans des conditions de carence en lubrifiant sont donc très bonnes.
Les embouts de tige avec filetage à gauche sont identifiés par un L dans le préfixe de désignation, sinon les embouts de tige ont un filetage à droite. Par exemple, l'embout à rotule SILA 40 ES a un filetage à gauche tandis que l'embout à rotule SIA 40 ES a un filetage à droite.

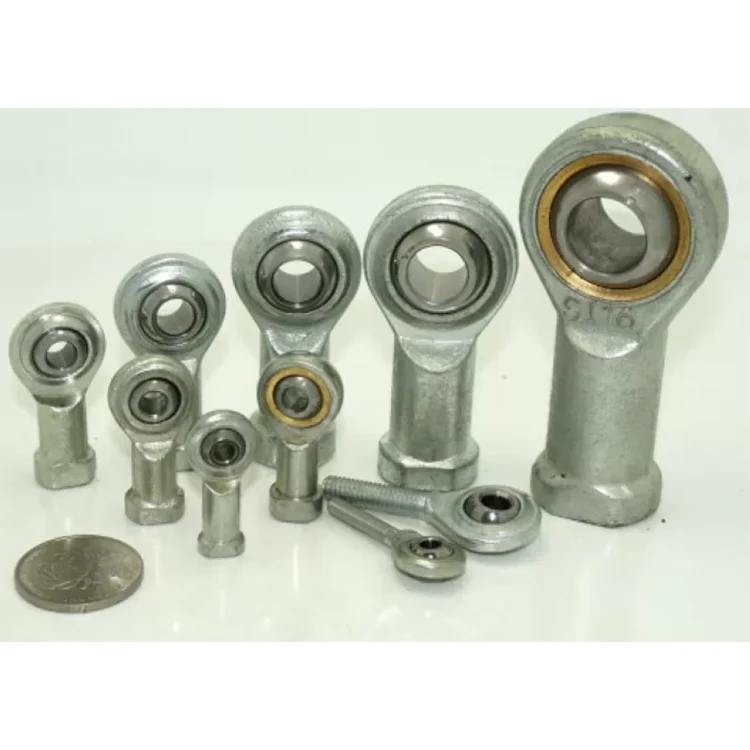

Embouts à rotule acier/acier avec filetage femelle
1. Embouts à rotule acier/acier avec filetage femelle pour vérins hydrauliques

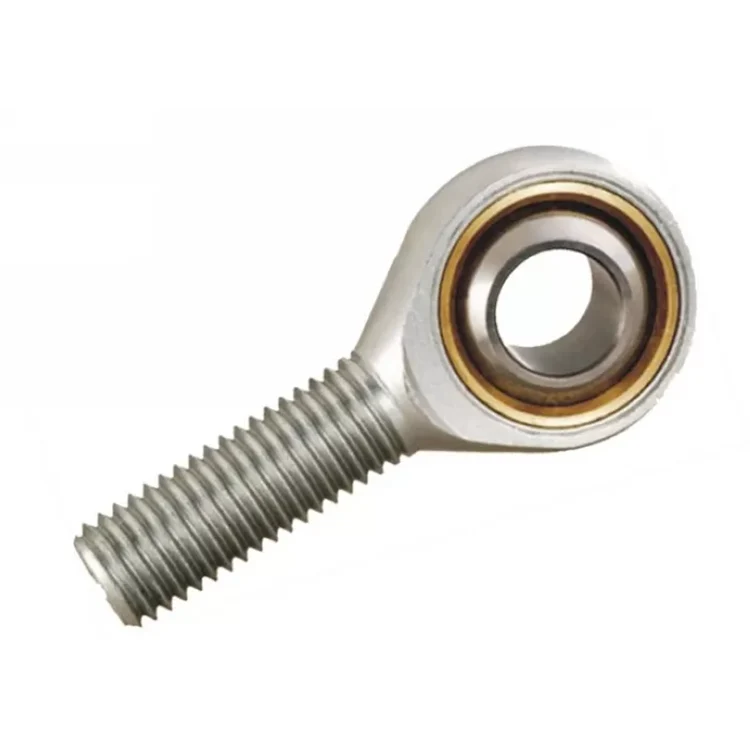

2. Embouts à rotule acier/acier avec filetage mâle
3. embouts à rotule acier/acier avec tige à souder
4. embouts à rotule en acier/bronze avec femelle
5. Filetage des embouts à rotule en acier/bronze avec filetage mâle
Voitures
Camions
Voitures de course
motocyclettes
Tracteurs de pelouse,
Bateaux
Machines industrielles
Karts
Hélicoptères radiocommandés
Et bien d'autres applications
Nombre | Dimensions mm | Capacités de charge KN | Lester | ||||||||||||||
d | d3 | B | C1 | W | l3 | d2 | l4 | h1 | l5 | d4 | d5 | ns | α° | C | Co | âkg | |
maximum | min | maximum | maximum | maximum | maximum | maximum | ≈ | ||||||||||
PHS5 | 5 | M5 | 8 | 6 | 9 | 14 | 18 | 36 | 27 | 4 | 8.5 | 11 | 11.11 | 13 | 3.25 | 5.7 | 0.016 |
PHS6 | 6 | M6 | 9 | 6.75 | 11 | 14 | 20 | 40 | 30 | 5 | 10 | 13 | 12.7 | 13 | 4.3 | 7.2 | 0.022 |
PHS8 | 8 | M8 | 12 | 9 | 14 | 17 | 24 | 48 | 36 | 5 | 12.5 | 16 | 15.875 | 14 | 7.2 | 11.6 | 0.047 |
PHS10 | 10 | M10 | 14 | 10.5 | 17 | 21 | 26 | 56 | 43 | 6.5 | 15 | 19 | 19.05 | 13 | 10 | 14.5 | 0.077 |
PHS12 | 12 | M12 | 16 | 12 | 19 | 24 | 30 | 65 | 50 | 6.5 | 17.5 | 22 | 22.225 | 13 | 13.4 | 17 | 0.1 |
PHS14 | 14 | M14 | 19 | 13.5 | 22 | 27 | 34 | 74 | 57 | 8 | 20 | 26 | 25.4 | 16 | 17 | 24 | 0.16 |
PHS16 | 16 | M16 | 21 | 15 | 24 | 33 | 40 | 84 | 64 | 8 | 22 | 28 | 28.575 | 15 | 21.6 | 28.5 | 0.22 |
PHS18 | 18 | M18X1.5 | 23 | 16.5 | 27 | 36 | 44 | 93 | 71 | 10 | 25 | 31 | 31.75 | 15 | 26 | 42.5 | 0.32 |
PHS20 | 20 | M20X1.5 | 25 | 18 | 30 | 40 | 48 | 101 | 77 | 10 | 27.5 | 35 | 34.925 | 14 | 31.5 | 42.5 | 0.42 |
PHS22 | 22 | M22X1.5 | 28 | 20 | 32 | 43 | 54 | 111 | 84 | 12 | 30 | 38 | 38.1 | 15 | 38 | 57 | 0.54 |
PHS25 | 25 | M24X2 | 31 | 22 | 36 | 48 | 60 | 124 | 94 | 12 | 33.5 | 42 | 42.85 | 15 | 47.5 | 68 | 0.73 |
PHS28 | 28 | M27X2 | 35 | 24 | 41 | 53 | 66 | 136 | 103 | 14 | 37 | 46 | 47.6 | 15 | 58 | 75 | 0.98 |
PHS30 | 30 | M30X2 | 37 | 25 | 46 | 56 | 70 | 145 | 110 | 15 | 40 | 50 | 50.8 | 17 | 64 | 88 | 1.1 |
