En tant que fabricants professionnels, Top Bearings aimerait vous fournir des roulements à billes à rotule lisse de haute précision. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
En tant que fabricants professionnels, Top Bearings aimerait vous fournir des roulements à billes à rotule lisse de haute précision. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
Matériel: |
Acier chromé, acier inoxydable et acier au carbone |
Traitement de surface: |
Zingué, chromé, nickelé et cuivré |
Note de précision : |
ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4 |
Cage: |
Acier, Laiton, Nylon |
Autorisation: |
C0, C1, C2, C3, C4, C5 Etc. |
Gamme de production (d): |
5 à 35 mm en tailles métriques ou en pouces les deux |
Souligner: |

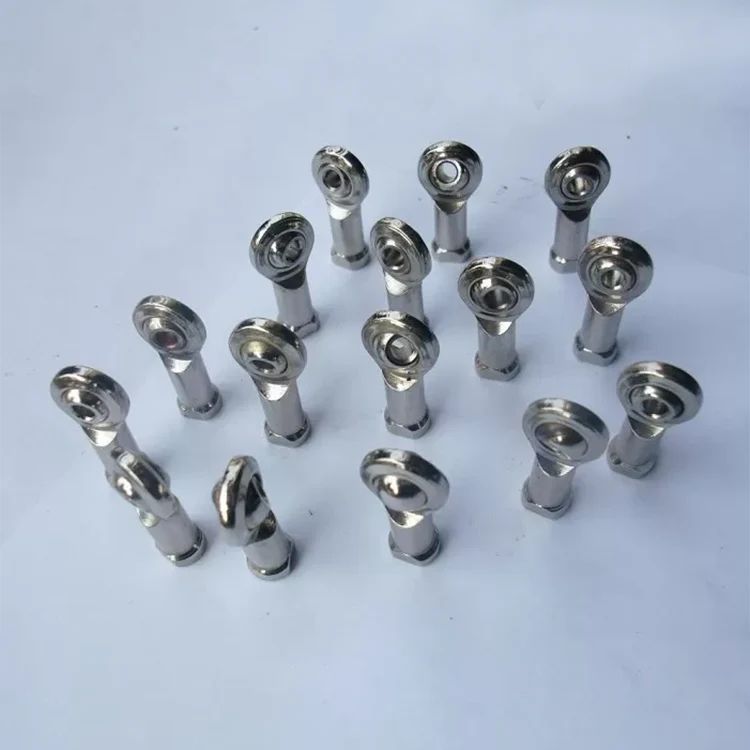

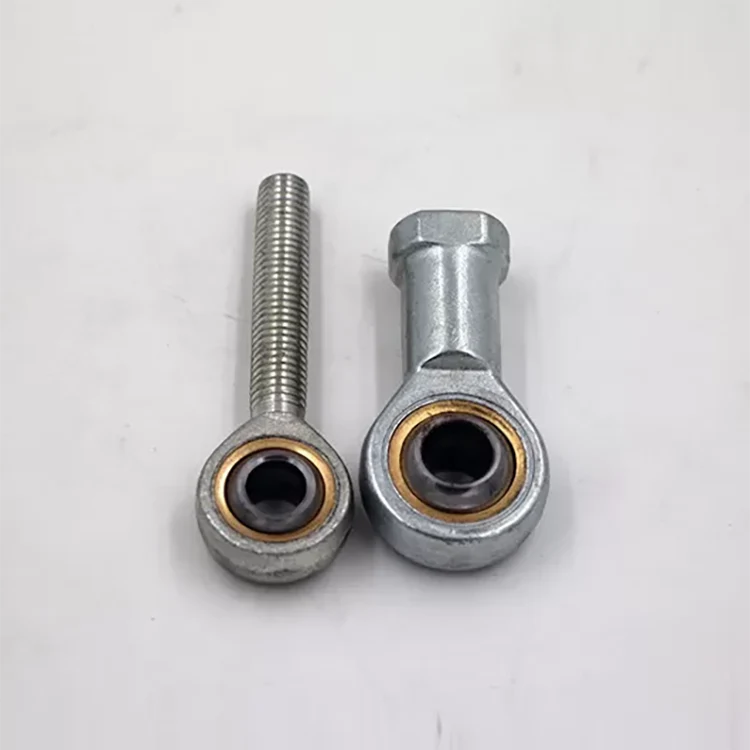

embouts de tige à roulement sphérique, embouts de tige pivotants |
Les embouts à rotule sont principalement destinés aux charges radiales agissant dans la direction de l'axe de la tige. Si, en plus de la charge radiale, une charge axiale résultant d'un désalignement angulaire ou de forces axiales supplémentaires agit sur l'extrémité de la tige, la charge dynamique équivalente doit être calculée de la même manière que pour les rotules radiales.
La deuxième étape consiste à vérifier que la charge dynamique calculée P ne dépasse pas la charge maximale admissible Pperm pour l'embout de tige. La charge maximale admissible dépend de la charge statique de base C0 ainsi que du type de charge (constante, variable ou alternative). Cela s'applique non seulement aux charges agissant sur l'extrémité de la tige dans la direction de l'axe de la tige, mais également aux charges agissant perpendiculairement à l'axe. Si les charges agissent perpendiculairement à l'axe de la tige, la charge maximale admissible sera réduite car des contraintes de flexion supplémentaires se produisent dans la tige. Lors du contrôle, il faut également tenir compte du matériau de la tête (logement) de l'embout de tige qui diffère selon la conception et la taille (acier automatique ou forgé, fonte à graphite sphéroïdal).
Applications:
1) Agriculture,
2)Textile léger,
3) Exploitation minière,
4) Nourriture et boisson,
5) Pharmaceutique,
6)Traitement chimique,
7)Impression,
8)Teinture,
9)Aéroport,
10)Climatisation,
11) Divers types de dispositifs de transport et de roulement.
diamètre de l'arbre mm | tolérances de diamètre d'arbre um | ||||||||
h6 | H7 | n6 | p6 | ||||||
sur | incl. | Haut | faible | Haut | faible | Haut | faible | Haut | faible |
3 | 6 | 0 | -8 | 0 | -12 | 16 | 8 | 20 | 12 |
6 | 10 | 0 | -9 | 0 | -15 | 19 | 10 | 24 | 15 |
10 | 18 | 0 | -11 | 0 | -18 | 23 | 12 | 29 | 18 |
18 | 30 | 0 | -13 | 0 | -21 | 28 | 15 | 35 | 22 |
30 | 50 | 0 | -16 | 0 | -25 | 33 | 17 | 42 | 26 |
50 | 80 | 0 | -19 | 0 | -30 | 39 | 20 | 51 | 32 |
80 | 120 | 0 | -22 | 0 | -35 | 45 | 23 | 59 | 37 |
120 | 180 | 0 | -25 | 0 | -40 | 52 | 27 | 68 | 43 |
180 | 200 | 0 | -29 | 0 | -46 | 60 | 31 | 79 | 50 |
