Roulements autolubrifiants Composants hydrauliques

En tant que fabricants professionnels, Top Bearings souhaite vous fournir des composants hydrauliques à roulements autolubrifiants. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.

Paramètre de produit

Matériel:	Acier Inoxydable + Bronze + Ptfe	Capacité d'approvisionnement:	Bagues de pompe en ligne ⢠Fabricants de paliers lisses ⢠Fournisseurs de bagues autolubrifiantes
Caractéristique:	Paliers lisses à faible entretien et sans entretien	Caractéristique de production :	Buissons, buissons de collier, rondelles, bandes ou conceptions spéciales
Attestation :	DOUILLE EN ACIER, DIN 1494 / ISO 3547, FAIBLE ENTRETIEN	Taille:	Taille personnalisée, demande personnalisée, tout standard, selon la demande du client
Lubrifiant:	Moins d'huile	Détails de l'' emballage:	Emballage standard d'exportation
Souligner:	Composants hydrauliques Roulements autolubrifiants , Roulements autolubrifiants en polymère métallique , Roulements Ptfe auto-lubrifiants

Solutions de roulements autolubrifiants métal-polymère | Composants hydrauliques

Douilles Dryslide

Les douilles à glissières sèches ont une structure générale constituée d'un substrat en acier relié à une couche d'agglomération poreuse en bronze imprégnée et revêtue d'un matériau issu d'un palier PTFE/plomb. Les paliers lisses glissants à sec tirent parti des excellentes propriétés d'un palier en PTFE sec et les combinent avec résistance, stabilité et bonne résistance à l'usure, une excellente conductivité thermique et une faible dilatation thermique.



Matériau de base / état final : bronze ST+Stainer + bagues PTFE RED FLANGE, bagues à collerette Bundbuchse

Douille à dos en acier bronze à joint bout à bout, douille en cuivre PTFE, douille en laiton 0810 1825 2020...



Douilles de glissement à sec roulées ptfe,Solutions de roulements autolubrifiants métal-polymère | Composants hydrauliques dans les solutions de paliers lisses hautes performances. Choisissez parmi une variété de types et de matériaux de paliers lisses en polymère.



Caractéristiques et avantages

⢠les bagues n'exigent aucune lubrification

⢠Fournit un fonctionnement sans entretien

⢠Le PTFE a une capacité pU élevée

⢠Les bagues lubrifiées présentent un faible taux d'usure

⢠Antigrippant

⢠Convient pour des températures de -200 à +280 °C

⢠Grande capacité de charge statique et dynamique

⢠Bonnes propriétés de frottement avec un stick-slip négligeable

⢠Résiste aux solvants

⢠Pas d'absorption d'eau et

donc dimensionnellement stable

⢠PTFE BUSHINGS est conducteur d'électricité et ne montre aucun effet électrostatique

⢠LES ROULEMENTS AUTOLUBRIFIANTS ont une bonne encastrabilité et tolèrent les environnements poussiéreux

⢠Compact et léger

⢠Les roulements OILLESS sont préfinis et ne nécessitent aucun usinage après assemblage

DP4 (Matière Acier + Bronze + PTFE)

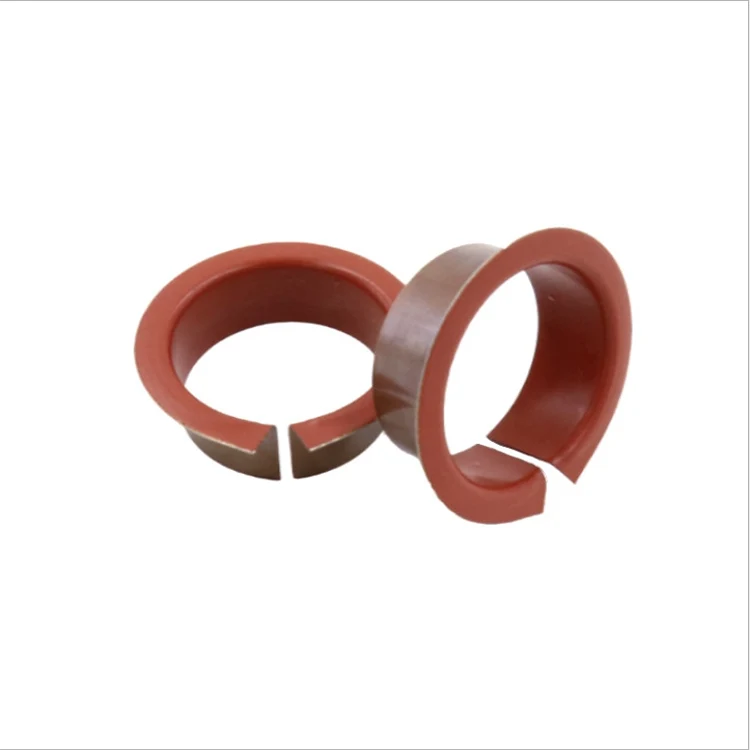

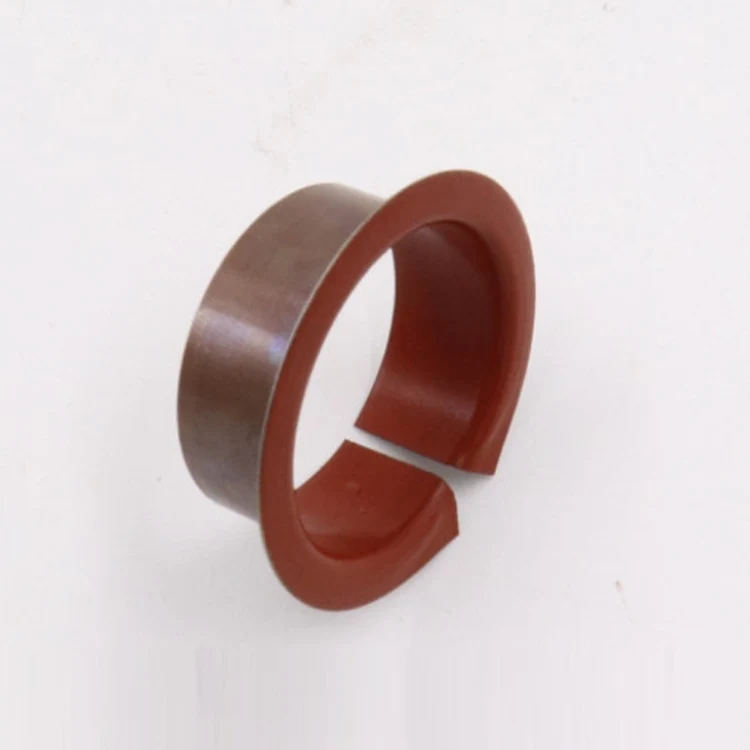

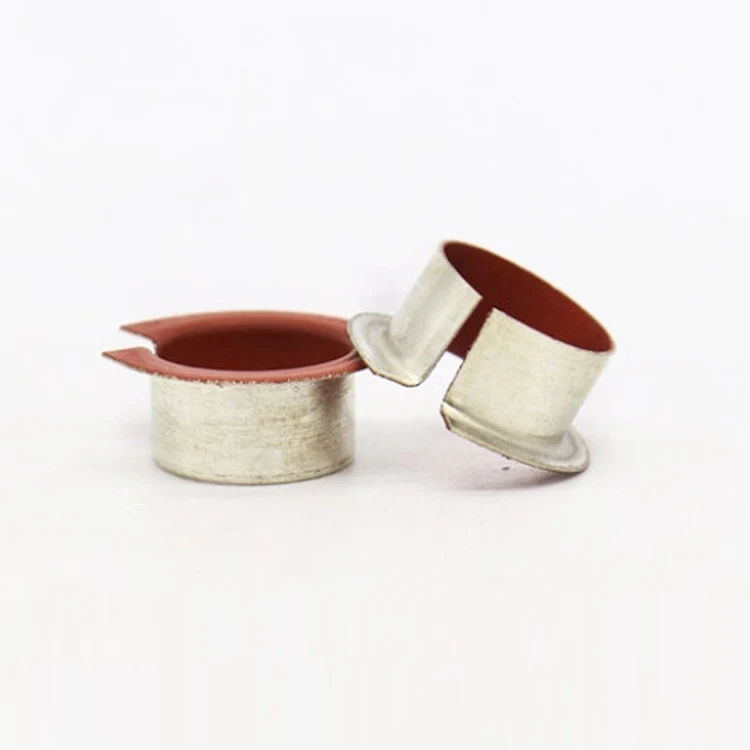

Palier composite acier/PTFE, en couche de PTFE de couleur rouge



Paliers lisses métal-polymère à faible frottement Bague sèche composite Bague à bride DU .

En travaillant avec vous dès le début du processus de conception, TOP BUSHINGS est en mesure d'inspecter vos pièces et de s'assurer que les performances et la rentabilité du roulement et des composants environnants sont optimisées.

CARACTÉRISTIQUES

Solutions de roulements métal-polymère autolubrifiants sans plomb
Les douilles à faible friction DP4 similaires à TOB-40 offrent une bonne performance d'usure et de faible friction sur une large gamme de charges, de vitesses et de températures dans des conditions de fonctionnement à sec

⢠De très bonnes performances dans les applications lubrifiées

⢠Bonnes performances dans les applications graissées

⢠Convient aux mouvements linéaires, oscillants et rotatifs

⢠Matériau sans plomb

⢠Bonnes propriétés de frottement avec un glissement négligeable

⢠Grande capacité de charge statique et dynamique

⢠Convient aux mouvements rotatifs, oscillants, alternatifs et coulissants

⢠Taille compacte et faible poids

⢠Préfini qui ne nécessite aucun usinage après assemblage

⢠Possibilité de brunir pour une réduction



Caractéristiques des roulements lubrifiés

Produits standard similaires à la série TOB-40

⢠Douille cylindrique DP4

⢠Douille à bride DP4

⢠Rondelles à collerette DP4

⢠Rondelles de butée DP4

⢠Douille cylindrique DP4B

⢠Douille à bride DP4B

⢠Bande DP4

⢠Bande DP4B



DISPONIBILITÉ

Formes de roulement disponibles en dimensions standard

⢠douilles cylindriques

⢠Douille à bride

⢠Plaques coulissantes

⢠Rondelles de butée

⢠Rondelles brides



Roulements métriques et douilles impériales sur commande : formes de douilles standard dans des tailles spéciales, demi-douilles, formes estampées/embouties, roulements avec encoches de positionnement, trous et rainures de lubrification, conceptions personnalisées

QU'EST-CE QUE LES DOUILLES EN PTFE ?

L'acier en poudre PTFE-bronze est un matériau de roulement autolubrifiant à trois couches largement utilisé avec un bon anti-friction et anti-usure.

APPLICATION
Compte tenu des caractéristiques de performance dans des conditions de fonctionnement à sec et lubrifiées, les matériaux de roulement TOB-40 DP4 et DP4B sont largement utilisés dans une large gamme d'applications automobiles et industrielles, telles que :

Automobile
Systèmes de freinage, embrayages, boîte de vitesses et transmissions, charnières - capot de porte et
coffre, capotes de cabriolet, systèmes de pédales, pompes - axiales, radiales, à engrenages et palettes, mécanismes de siège, systèmes de direction, jambes de force et amortisseurs, systèmes d'essuie-glace.

Industriel

Aéronautique, agricole, matériel de construction, agro-alimentaire, marine, manutention, matériel de bureau, matériel d'emballage, vérins pneumatiques et hydrauliques, chemin de fer et tramways, machines textiles, vannes.

tableau des tailles de douille

	Diamètre (mm)	Faire (mm)	Sfl (mm)	Dfl (mm)	B (mm)	palier	arbre	Le plus grand diamètre (mm)	Diamètre mini (mm)	Le jeu maximum(mm)	Le jeu minimum(mm)
BB0304DU	3	4.5	0.75	7	4	H6	h6	3.048	3	0.054	0
BB0404DU	4	5.5	0.75	9	4	H6	h6	4.048	4	0.056	0
BB0505DU	5	7	0.925	10	5	H7	f7	5.055	4.99	0.077	0
BB0604DU	6	8	0.925	12	4	H7	f7	6.055	5.99	0.077	0
BB0608DU	6	8	0.925	12	8	H7	f7	6.055	5.99	0.077	0
BB0806DU	8	10	0.925	15	5.5	H7	f7	8.055	7.99	0.083	0.003
BB0808DU	8	10	0.925	15	7.5	H7	f7	8.055	7.99	0.083	0.003
BB0810DU	8	10	0.925	15	9.5	H7	f7	8.055	7.99	0.083	0.003
BB1007DU	10	12	0.925	18	7	H7	f7	10.058	9.99	0.086	0.003
BB1009DU	10	12	0.925	18	9	H7	f7	10.058	9.99	0.086	0.003
BB1012DU	10	12	0.925	18	12	H7	f7	10.058	9.99	0.086	0.003
BB1017DU	10	12	0.925	18	17	H7	f7	10.058	9.99	0.086	0.003
BB1207DU	12	14	0.925	20	7	H7	f7	12.058	11.99	0.092	0.006
BB1209DU	12	14	0.925	20	9	H7	f7	12.058	11.99	0.092	0.006
BB1212DU	12	14	0.925	20	12	H7	f7	12.058	11.99	0.092	0.006
BB1217DU	12	14	0.925	20	17	H7	f7	12.058	11.99	0.092	0.006
BB1412DU	14	16	0.925	22	12	H7	f7	14.058	13.99	0.092	0.006
BB1417DU	14	16	0.925	22	17	H7	f7	14.058	13.99	0.092	0.006
BB1509DU	15	17	0.925	23	9	H7	f7	15.058	14.99	0.092	0.006
BB1512DU	15	17	0.925	23	12	H7	f7	15.058	14.99	0.092	0.006
BB1517DU	15	17	0.925	23	17	H7	f7	15.058	14.99	0.092	0.006
BB1612DU	16	18	0.925	24	12	H7	f7	16.058	15.99	0.092	0.006
BB1617DU	16	18	0.925	24	17	H7	f7	16.058	15.99	0.092	0.006
BB1812DU	18	20	0.925	26	12	H7	f7	18.061	17.99	0.095	0.006
BB1817DU	18	20	0.925	26	17	H7	f7	18.061	17.99	0.095	0.006
BB1822DU	18	20	0.925	26	22	H7	f7	18.061	17.99	0.095	0.006
BB2012DU	20	23	1.45	30	11.5	H7	f7	20.071	19.99	0.112	0.01
BB2017DU	20	23	1.45	30	16.5	H7	f7	20.071	19.99	0.112	0.01
BB2022DU	20	23	1.45	30	21.5	H7	f7	20.071	19.99	0.112	0.01
BB2512DU	25	28	1.45	35	11.5	H7	f7	25.071	24.99	0.112	0.01
BB2517DU	25	28	1.45	35	16.5	H7	f7	25.071	24.99	0.112	0.01
BB2522DU	25	28	1.45	35	21.5	H7	f7	25.071	24.99	0.112	0.01
BB3016DU	30	34	1.95	42	16	H7	f7	30.085	29.99	0.126	0.01
BB3026DU	30	34	1.95	42	26	H7	f7	30.085	29.99	0.126	0.01
BB3516DU	35	39	1.95	47	16	H7	f7	35.085	34.99	0.135	0.015
BB3526DU	35	39	1.95	47	26	H7	f7	35.085	34.99	0.135	0.015
BB4016DU	40	44	1.95	53	16	H7	f7	40.085	39.99	0.135	0.015
BB4026DU	40	44	1.95	53	26	H7	f7	40.085	39.99	0.135	0.015
BB4516DU	45	50	2.45	58	16	H7	f7	45.105	44.99	0.155	0.015
BB4526DU	45	50	2.45	58	26	H7	f7	45.105	44.99	0.155	0.015

Qu'est-ce qu'un roulement autolubrifiant

Roulement autolubrifié sans huile à base d'acier à profil général

1. sans huile ou moins lubrifié, peut être utilisé sans entretien ou moins d'entretien.

2. Bonne résistance à l'usure, petit coefficient de frottement et longue durée de vie.

3. avec un élastoplastique approprié, la contrainte peut être répartie sur une large surface de contact pour améliorer la capacité portante.

4. Le coefficient de frottement statique et dynamique est similaire, afin d'assurer la précision de travail de la machine.

5. Peut faire en sorte que les machines réduisent les vibrations, réduisent le bruit, préviennent la pollution, améliorent les conditions de travail.

6. Un film de transfert peut être formé pendant le fonctionnement pour protéger l'arbre de meulage.

7. L'exigence de dureté de l'arbre de meulage est faible, ce qui réduit la difficulté de traitement des pièces associées.

8. La structure de la paroi mince, légère, peut réduire le volume mécanique.

9. le dos en acier peut être plaqué avec une variété de métaux, peut être utilisé dans des milieux corrosifs; à l'heure actuelle, il a été largement utilisé dans les pièces coulissantes de diverses machines.

Série de roulements lubrifiés aux limites

1. Bonne résistance à la charge et à l'usure.

2. Convient aux mouvements de rotation à haute charge et à basse vitesse, au mouvement de balancement et s'ouvre et se ferme souvent fréquemment sous charge et n'est pas facile à former des occasions de lubrification hydrodynamique.

3. Dans des conditions de lubrification limite, le roulement peut être maintenu sans huile pendant une longue période, tandis que la durée de vie du roulement peut être prolongée en ajoutant de l'huile dans la couche passante.

4. La couche de plastique sur la surface peut laisser une certaine marge pendant le traitement et le formage, et l'assemblage peut être traité par lui-même après avoir été pressé dans le trou du siège pour obtenir une meilleure taille d'assemblage.

5. Les produits sont principalement utilisés dans les châssis automobiles, les machines métallurgiques, les machines minières, les machines de conservation de l'eau, les machines de construction, les machines agricoles, les équipements de laminage d'acier, etc.

Pièces standard de douille pour la réparation de cylindre hydraulique :
⢠Inspecter/réparer/remplacer les bagues si nécessaire
⢠L'acier au carbone est normalement utilisé comme matériau de support

Autres applications de bagues

Les applications typiques incluent les véhicules automobiles, les équipements agricoles, les équipements de construction et de manutention.

Acier + poudre de cuivre + PTFE/ fibre
Il convient aux pièces de travail qui ne peuvent pas être lubrifiées ou qui sont difficiles à utiliser.

Il a une bonne résistance à l'usure, un faible coefficient de frottement et une longue durée de vie.

Bonne performance de marche, faible bruit, pas de pollution, bonne résistance à la corrosion ;

Le film de transfert formé lors de l'opération joue un rôle dans la protection de l'arbre de meulage et il n'y a pas de phénomène de morsure de l'arbre ;

Les faibles exigences de traitement pour l'arbre de meulage réduisent les coûts de traitement des utilisateurs ;

Dans le même temps, la couche d'usure spéciale TOB-40 RED PTFE offre une meilleure résistance à l'usure et un coefficient de frottement extrêmement faible que les autres roulements secs dans des conditions de lubrification.



données techniques

Max. Charge	Statique	250N/mm·m	Température :	-195â-280â
	Dynamique	140N/mm·m	Coefficient de friction	0,03-0,20
Vitesse maximale	Sec	2 m/s
	Lubrification	>2 m/s	Conductivité thermique	42W(m·k)
Max.PV(sec)	Court terme	3.6N/mm·m·m/s
	Continus	1.8N/mm·m·m/s	coefficient de dilatation thermique	11*10k
