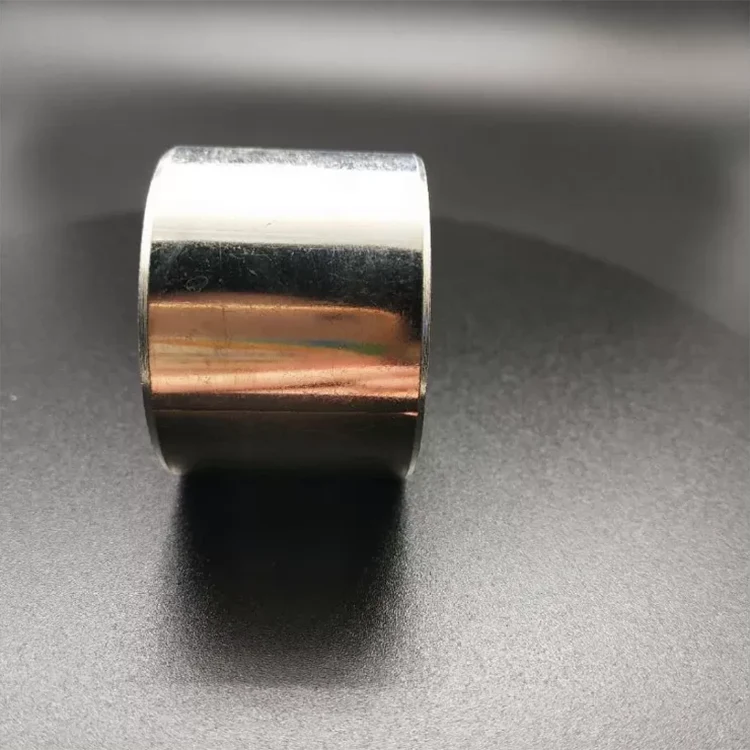

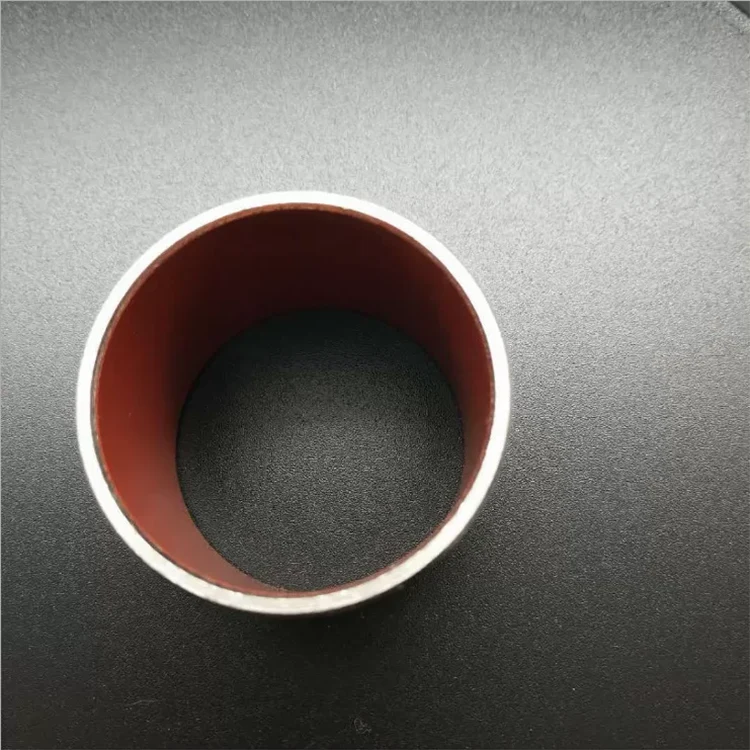

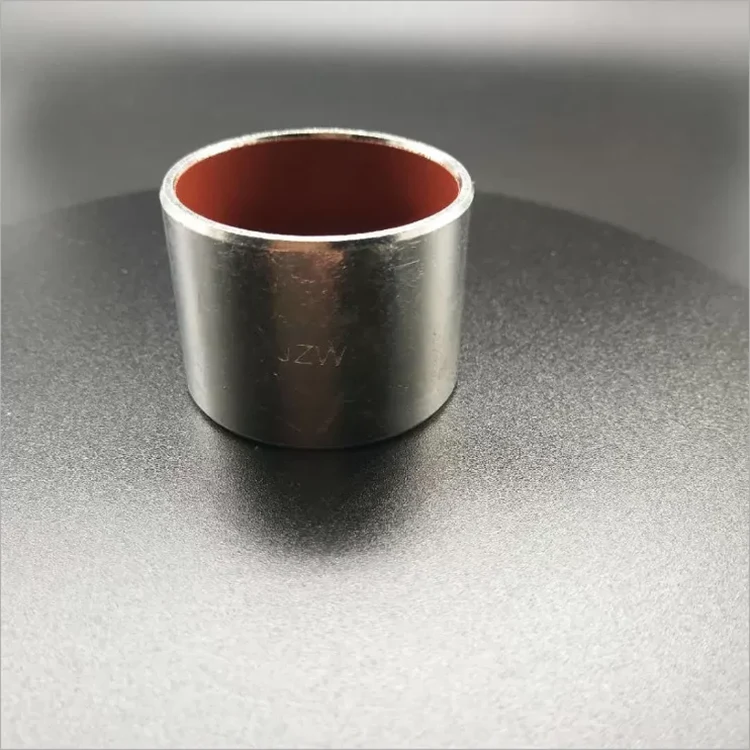

Bague de cylindre hydraulique rouge PTFE DP4 autolubrifiante
En tant que fabricants professionnels, Top Bearings souhaite vous fournir une bague de cylindre hydraulique autolubrifiante en PTFE rouge DP4 de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
envoyer une demande
Description du produit
En tant que fabricants professionnels, Top Bearings souhaite vous fournir une bague de cylindre hydraulique autolubrifiante en PTFE rouge DP4 de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
Paramètre de produit
|
Matériel: |
Acier au carbone + Bronze + Ptfe |
Les types: |
Bride de manchon en métal à bas prix sur mesure portant la bague de douille Du Sf1 |
|
Application: |
Machines d'impression et de teinture, et machines utilisées dans l'industrie océanique, etc. |
Attestation : |
DOUILLE EN ACIER, DIN 1494 / ISO 3547, FAIBLE ENTRETIEN |
|
Caractéristique: |
Paliers lisses à faible entretien et sans entretien |
Fonctionnalité: |
RED PTFEï¼Fiber Mix Steel Backed Bushing |
|
Souligner: |
Bague de cylindre hydraulique DP4, bague de cylindre hydraulique en PTFE rouge, bagues composites autolubrifiantes |
||
Bagues composées rouges hydrauliques d'incidence de glissement de lubrification d'individu PTFE DP4
Arbuste sec | Bague PTFE hydraulique à palier lisse
Les bagues composites DP4 offrent de bonnes performances d'usure et de faible frottement sur une large gamme de charges, de vitesses et de températures dans des conditions de fonctionnement à sec. Nous proposons une solution haute performance sans entretien pour de nombreuses applications.
Douille en PTFE rouge personnalisée pour répondre aux exigences spécifiques du client
Roulement à bride DP4
Bague de roulement autolubrifiante coulissante en composite sans huile
Bagues en acier inoxydable lubrifiées à prix compétitif en Chine avec PTFE rouge, trouvez des détails sur la bague hydraulique en Chine.
Bague de cylindre hydraulique et bagues de cylindre
Les bagues en PTFE rouge DP4 offrent de bonnes performances d'usure et de faible frottement sur une large plage de charges, de vitesses et de températures dans des conditions de fonctionnement à sec.
Les bagues hydrauliques couramment utilisées dans les suspensions automobiles devraient amortir les vibrations à basse fréquence et à déplacement élevé,
et contribuent également à l'isolation acoustique à haute fréquence des déplacements relativement faibles.
Les douilles hydrauliques ont généralement deux chambres hydrauliques reliées par un canal.
La résonance du fluide dans le canal crée un effet d'amortissement de masse.
Un tube intermédiaire monobloc est utilisé dans certaines conceptions pour améliorer la durabilité de la douille et pour séparer la partie travaillante de
la douille en élastomère où les charges sont retirées de l'extérieur de la douille en élastomère où les canaux sont formés et le joint fluide
est prévu pour le fluide à l'intérieur de la douille.
Caractéristique de douille hydraulique
Il est composé de bronze à l'étain comme matrice, de poudre sphérique de bronze frittée au milieu et de PTFE laminé et de matériaux de remplissage résistants aux hautes températures
sur la surface et combiné avec le principe du cylindre d'huile et de l'amortisseur.
Il a un facteur de sécurité élevé et est particulièrement adapté aux endroits où le travail continu ne peut pas être interrompu pour des réparations et
où des températures élevées ne peuvent pas être ravitaillées, particulièrement adaptées aux occasions réciproques fréquentes avec une forte inclinaison.
Structure de douille hydraulique
1 : mélange de fibres de PTFEï¼
2:Cu90Sn10
3 : Dos en cuivre
4:Revêtement anodisé-Cu/Sn/Zinc
Données techniques de la douille hydraulique
| Performance | Données | |
| Max. charge P | Statique | 250N/mm² |
| Dynamique | 140N/mm² | |
| Max. vitesse V | Marche à sec | 2,5 m/s |
| Huile | 5.0m/s | |
| Max. PV | Marche à sec | 3,8 N/mm²ã m/s |
| Huile | 50N/mm²ã»m/s | |
| Coefficient de frottement μ | 0.04~0.20 | |
| Temp. | -195âï½+280â | |
| Conductivité thermique | 42W/ma»K |
Application de douille en PTFE rouge
Les douilles en PTFE rouge sont largement utilisées dans les amortisseurs automobiles, les amortisseurs de moto et les cylindres hydrauliques.
Types de roulements
manchon, bride, rondelle, bande, customzied.
DISPONIBILITÉ
Formes de roulement disponibles en dimensions standard
- Buissons cylindriques
- Douilles à collerette
- Plaques coulissantes
- Rondelles de butée
- Douille personnalisée
Roulements métriques en PTFE rouge et douilles impériales en PTFE rouge sur commande : formes de douilles standard dans des tailles spéciales, demi-douilles, formes embouties/embouties, roulements avec encoches de positionnement, trous et rainures de lubrification, conceptions personnalisées.
| Numéro de pièce | Diamètre (mm) | Faire (mm) | B (mm) | Gehäuse | Arbre | Di,a maxi en H7 (mm) | Di,a mini en H7 (mm) | Dégagement max. (mm) | Dégagement min. (mm) |
| 0203DP4 DOUILLE PTFE ROUGE | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
| 0205DP4 DOUILLE PTFE ROUGE | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
| 0303DP4 DOUILLE PTFE ROUGE | 3 | 4.5 | 3 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| 0305DP4 DOUILLE PTFE ROUGE | 3 | 4.5 | 5 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| 0306DP4 DOUILLE PTFE ROUGE | 3 | 4.5 | 6 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| 0403DP4 DOUILLE PTFE ROUGE | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0404DP4 DOUILLE PTFE ROUGE | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0406DP4 DOUILLE PTFE ROUGE | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0410DP4 DOUILLE PTFE ROUGE | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0505DP4 DOUILLE PTFE ROUGE | 5 | 7 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| 0508DP4 DOUILLE PTFE ROUGE | 5 | 7 | 8 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| 0510DP4 DOUILLE PTFE ROUGE | 5 | 7 | 10 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| 0604DP4 DOUILLE PTFE ROUGE | 6 | 8 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0606DP4 DOUILLE PTFE ROUGE | 6 | 8 | 6 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0608DP4 DOUILLE PTFE ROUGE | 6 | 8 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0610DP4 DOUILLE PTFE ROUGE | 6 | 8 | 10 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0705DP4 DOUILLE PTFE ROUGE | 7 | 9 | 5 | H7 | f7 | 7.055 | 6.99 | 0.083 | 0.003 |
| 0710DP4 DOUILLE PTFE ROUGE | 7 | 9 | 10 | H7 | f7 | 7.055 | 6.99 | 0.083 | 0.003 |
| 0806DP4 DOUILLE PTFE ROUGE | 8 | 10 | 6 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 0808DP4 DOUILLE PTFE ROUGE | 8 | 10 | 8 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 0810DP4 DOUILLE PTFE ROUGE | 8 | 10 | 10 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 0812DP4 DOUILLE PTFE ROUGE | 8 | 10 | 12 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 100115DP4 DOUILLE PTFE ROUGE | 100 | 105 | 115 | H7 | h8 | 100.155 | 100.02 | 0.209 | 0.02 |
| 10050DP4 DOUILLE PTFE ROUGE | 100 | 105 | 50 | H7 | h8 | 100.155 | 100.02 | 0.209 | 0.02 |
| 10060DP4 DOUILLE PTFE ROUGE | 100 | 105 | 60 | H7 | h8 | 100.155 | 100.02 | 0.209 | 0.02 |
| 1006DP4 DOUILLE PTFE ROUGE | 10 | 12 | 6 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1008DP4 DOUILLE PTFE ROUGE | 10 | 12 | 8 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1010DP4 DOUILLE PTFE ROUGE | 10 | 12 | 10 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1012DP4 DOUILLE PTFE ROUGE | 10 | 12 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1015DP4 DOUILLE PTFE ROUGE | 10 | 12 | 15 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1020DP4 DOUILLE PTFE ROUGE | 10 | 12 | 20 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 105115DP4 DOUILLE PTFE ROUGE | 105 | 110 | 115 | H7 | h8 | 105.155 | 105.02 | 0.209 | 0.02 |
| 10560DP4 DOUILLE PTFE ROUGE | 105 | 110 | 60 | H7 | h8 | 105.155 | 105.02 | 0.209 | 0.02 |
| 110115DP4 DOUILLE PTFE ROUGE | 110 | 115 | 115 | H7 | h8 | 110.155 | 110.02 | 0.209 | 0.02 |
| 11060DP4 DOUILLE PTFE ROUGE | 110 | 115 | 60 | H7 | h8 | 110.155 | 110.02 | 0.209 | 0.02 |
| 11550DP4 DOUILLE PTFE ROUGE | 115 | 120 | 50 | H7 | h8 | 115.155 | 115.02 | 0.209 | 0.02 |
| 11570DP4 DOUILLE PTFE ROUGE | 115 | 120 | 70 | H7 | h8 | 115.155 | 115.02 | 0.209 | 0.02 |
| 120100DP4 DOUILLE PTFE ROUGE | 120 | 125 | 100 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
| 12050DP4 DOUILLE PTFE ROUGE | 120 | 125 | 50 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
| 12060DP4 DOUILLE PTFE ROUGE | 120 | 125 | 60 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
| 1208DP4 DOUILLE PTFE ROUGE | 12 | 14 | 8 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1210DP4 DOUILLE PTFE ROUGE | 12 | 14 | 10 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1212DP4 DOUILLE PTFE ROUGE | 12 | 14 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1215DP4 DOUILLE PTFE ROUGE | 12 | 14 | 15 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1220DP4 DOUILLE PTFE ROUGE | 12 | 14 | 20 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1225DP4 DOUILLE PTFE ROUGE | 12 | 14 | 25 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 125100DP4 DOUILLE PTFE ROUGE | 125 | 130 | 100 | H7 | h8 | 125.21 | 125.07 | 0.273 | 0.07 |
| 130100DP4 DOUILLE PTFE ROUGE | 130 | 135 | 100 | H7 | h8 | 130.21 | 130.07 | 0.273 | 0.07 |
| 13060DP4 DOUILLE PTFE ROUGE | 130 | 135 | 60 | H7 | h8 | 130.21 | 130.07 | 0.273 | 0.07 |
| 1310DP4 DOUILLE PTFE ROUGE | 13 | 15 | 10 | H7 | f7 | 13.058 | 12.99 | 0.092 | 0.006 |
| 1320DP4 DOUILLE PTFE ROUGE | 13 | 15 | 20 | H7 | f7 | 13.058 | 12.99 | 0.092 | 0.006 |
| 13560DP4 DOUILLE PTFE ROUGE | 135 | 140 | 60 | H7 | h8 | 135.21 | 135.07 | 0.273 | 0.07 |
| 13580DP4 DOUILLE PTFE ROUGE | 135 | 140 | 80 | H7 | h8 | 135.21 | 135.07 | 0.273 | 0.07 |
| 140100DP4 DOUILLE PTFE ROUGE | 140 | 145 | 100 | H7 | h8 | 140.21 | 140.07 | 0.273 | 0.07 |
| 1405DP4 DOUILLE PTFE ROUGE | 14 | 16 | 5 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 14060DP4 DOUILLE PTFE ROUGE | 140 | 145 | 60 | H7 | h8 | 140.21 | 140.07 | 0.273 | 0.07 |
| 1410DP4 DOUILLE PTFE ROUGE | 14 | 16 | 10 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1412DP4 DOUILLE PTFE ROUGE | 14 | 16 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1415DP4 DOUILLE PTFE ROUGE | 14 | 16 | 15 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1420DP4 DOUILLE PTFE ROUGE | 14 | 16 | 20 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1425DP4 DOUILLE PTFE ROUGE | 14 | 16 | 25 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 150100DP4 DOUILLE PTFE ROUGE | 150 | 155 | 100 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
| 15060DP4 DOUILLE PTFE ROUGE | 150 | 155 | 60 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
| 15080DP4 DOUILLE PTFE ROUGE | 150 | 155 | 80 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
| 1510DP4 DOUILLE PTFE ROUGE | 15 | 17 | 10 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1512DP4 DOUILLE PTFE ROUGE | 15 | 17 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1515DP4 DOUILLE PTFE ROUGE | 15 | 17 | 15 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1520DP4 DOUILLE PTFE ROUGE | 15 | 17 | 20 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
