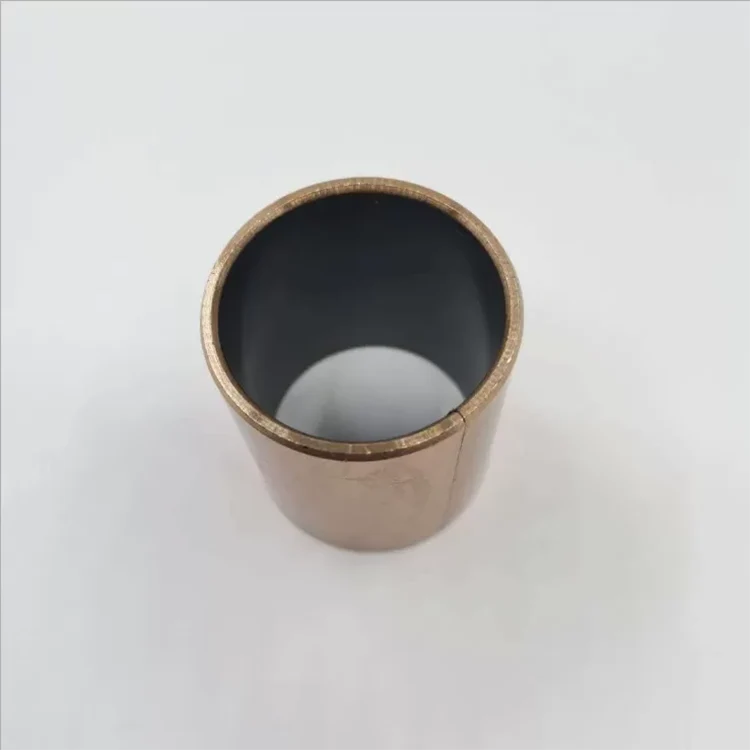

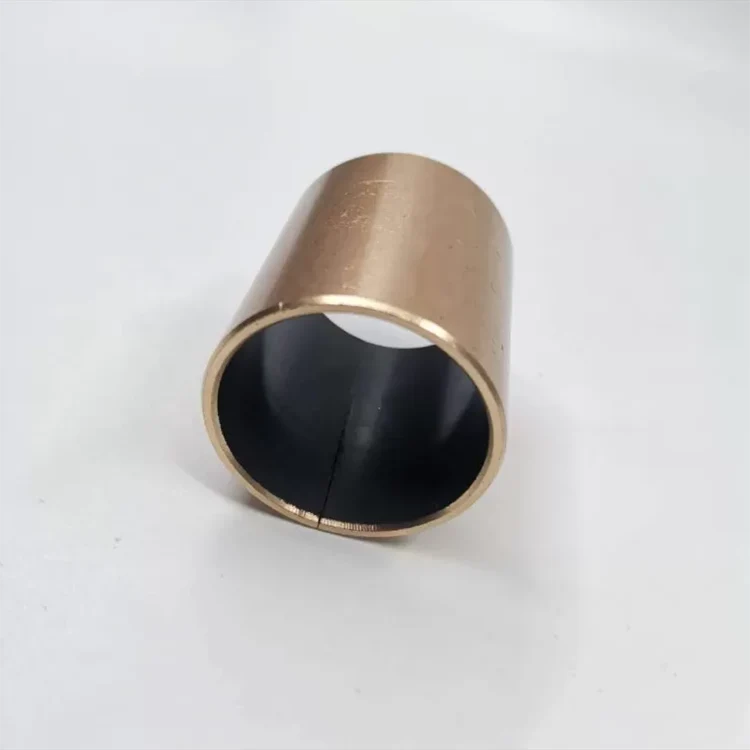

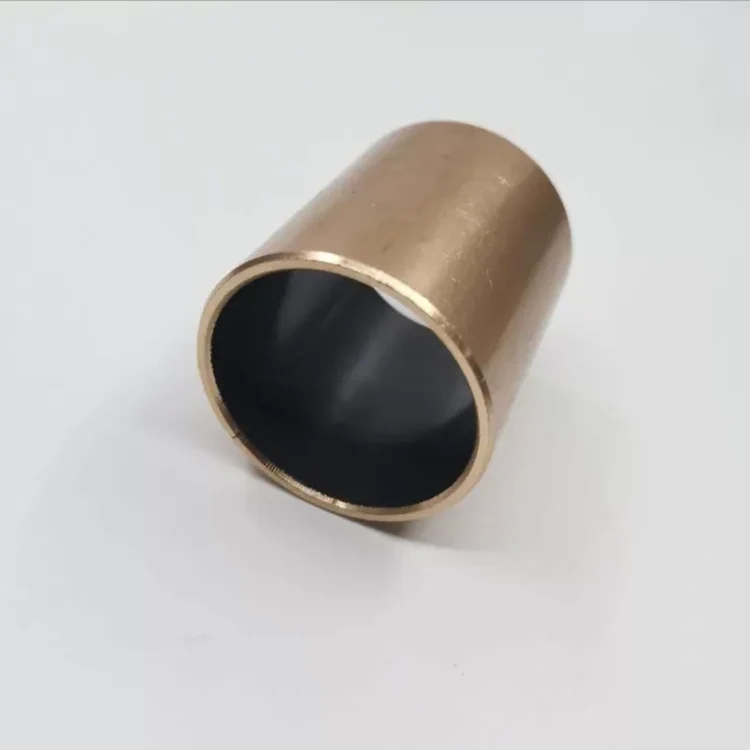

Bague composite PTFE à support en bronze sans lubrification

En tant que fabricants professionnels de bagues composites PTFE à dos en bronze sans lubrification de haute qualité, vous pouvez être assuré d'acheter des bagues composites PTFE à dos en bronze sans lubrification de Top Bearings et nous vous offrirons le meilleur service après-vente et une livraison rapide.

Paramètre de produit

Matériel:	Bronze soutenu, bronze, PTFE	Les types:	Bagues enveloppées, roulement à bride, rondelle de butée
Application:	Machine de métallurgie et machines de coulée, machines de coulée consécutives, machines de cimetière, machines de transport en spirale, etc.	Attestation :	DOUILLE EN ACIER, DIN 1494 / ISO 3547, FAIBLE ENTRETIEN
Caractéristique:	Paliers lisses à faible entretien et sans entretien	Détails de l'' emballage:	Palettes en bois pour cartons d'emballage standard d'exportation
Souligner:	Douille composite PTFE à dos en bronze, Douille composite PTFE métrique, Douille métrique sans lubrification

Gleitlagerbuchsen Bague de pont en métal enveloppé de bronze de haute qualité doublée de PTFE (sans entretien) fabriquée sur commande en provenance de Chine. SF-1B prix bon marché. bagues lisses autolubrifiées ou paliers à bride, rondelle de butée et bande, support en bronze avec couche de bronze fritté remplie de PTFE

Douilles de glissement à sec aux dimensions métriques en matériau composite PTFE triple couche.

Convient aux mouvements de rotation et d'oscillation lents sous charge radiale et à un fonctionnement sans entretien. Aucune lubrification nécessaire.



La bague en bronze peut être considérée comme une bague composite PTFE standard de qualité supérieure en raison de son support en bronze. Non seulement il a de meilleures capacités de glissement une fois la couche de PTFE usée, mais le support en bronze est également non corrosif. Cela peut être un avantage dans les applications humides et offshore.



La douille en bronze est fabriquée dans une ligne de frittage dans laquelle la poudre de bronze est d'abord fondue sur le matériau de support, lui donnant une surface rugueuse de 20 à 30 µm d'épaisseur. Au cours de la deuxième étape, le PTFE est fondu sur le matériau de support et se lie à la surface rugueuse de la poudre de bronze. Après le processus de frittage, les panneaux de matière première sont laminés selon l'épaisseur standard

L'étape suivante consistera à couper la matière première en forme rectangulaire, qui sera roulée en un cylindre brut. La dernière étape consistera à calibrer le cylindre brut en le pressant dans un boîtier et en poussant une goupille appropriée avec la bonne tolérance à travers les bagues. Ce processus forcera les coussinets à prendre leur forme ronde complète. Comme touche finale, les chanfreins seront coupés des douilles.

• Sans lubrification
• Résistance à la corrosion
• Résistant à la poussière et à la saleté
• Petit coefficient de frottement

MICROSECTION

Couche coulissante

PTFE + Plomb

Frittage de bronze poreux

Support en acier

1. Un mélange de polytétrafluoroéthylène modifié (PTFE) et de plomb (Pb) 0,01-0,03 mm, un matériau résistant à l'usure, qui peut former un film de transfert pendant le fonctionnement pour protéger l'arbre intermédiaire.
2. La couche de poudre de cuivre, 0,20-0,3 mm, améliore la force de liaison du PTFE/Pb et de la couche de cuivre, et a une bonne capacité portante et une bonne résistance à l'usure. Une conductivité thermique plus élevée peut rapidement transférer la chaleur générée pendant le fonctionnement.
3. La plaque de base en cuivre est de 0,7 ~ 2,3, ce qui améliore la capacité portante et le transfert de chaleur du roulement, et a une meilleure résistance à la corrosion.

Surface de glisse :	PTFE
Matériel de support:	Bronze
Charge dynamique :	⤠140 N/mm²
Charge statique :	⤠200 N/mm²
Vitesse de glissement :	⤠2,5 m/s
Valeur de frottement :	0,02 - 0,20µ
max. Valeur PV :	1,8 N/mm² x m/s
Déformation thermique :	-200 à +280 °C
Entretien:	sans entretien
Logement de tolérance :	H7
Tolérance après montage :	H9
Tolérance de l'arbre :	f7 ou f8
Matériau de l'arbre :	Acier, trempé ou non revenu, rugosité Rz < 2-3



Formes de roulement disponibles en dimensions standard

• Buissons cylindriques
• Douilles à collerette
• Rondelles de butée
• Rondelles à collerette
• Plaques coulissantes

Roulements métriques et douilles impériales sur mesure : formes de douilles standard dans des dimensions spéciales, demi-coussinets, formes spéciales obtenues par emboutissage ou emboutissage, conceptions de douilles personnalisées



Le roulement en bronze SF-1B est d'un facteur de sécurité élevé, il est particulièrement adapté aux conditions de travail à haute température et où aucune huile ne peut être ajoutée ou où la machine doit fonctionner successivement pendant longtemps. La bague est largement utilisée dans l'industrie de la métallurgie de l'acier, y compris les glissières machines de coulée successives, pompes d'injection de ciment et convoyeurs en spirale pour ciment. Il peut également être pressé dans un boîtier en acier et fonctionner comme un assemblage ; il peut également être fabriqué sous forme de bride pouvant se déplacer dans les directions radiale et axiale.

La plaque d'usure en matériau SF-IB peut être utilisée dans la partie coulissante du support de pont. Elle peut supporter une pression de 130 N/mm2 si nous utilisons une couche d'usure plus épaisse et peut remplacer une plaque de PTFE pur.

Capacité de chargement	140N/mm²	Coefficient de frottement	0.04~0.20
Température	-195â~280â	Limite PV (sec)	3.8N/mm²·m/s
Limitation de vitesse	3 m/s	Limite PV (huile)	50N/mm²·m/s

Dos en bronze, Série Bronze avec PTFE - Manchons métriques

La série de bagues en bronze est particulièrement appropriée pour les environnements à haute température où aucune huile n'est efficace et où la machine doit être soumise à des conditions de travail successives de longue durée.
La série de bagues en PTFE en bronze est souvent utilisée dans les industries de la métallurgie de l'acier dans des applications telles que les bagues pour les rainures de rouleaux des machines de coulée successives, les pompes d'injection de ciment et les convoyeurs à vis pour le ciment. Ils peuvent également être composés d'un boîtier en acier ou fabriqués dans des douilles à bride pouvant se déplacer à la fois dans le sens radial et dans le sens axial.

â Douilles droites
â Bagues à brides
â Bagues de rondelle de butée
â Bagues de bande

Gleitlager en bronze à base de cuivre Roulements non lubrifiés à l'huile Roulements à sec composites | VSB-11
Ce produit est une poudre à base de bronze d'étain à l'intérieur et une surface en PTFE et remplie d'un matériau anti-haute température. Il est très sûr et spécialement utilisé à l'endroit où il ne peut pas s'arrêter pour réparation et ne peut pas ajouter d'huile en raison de la température élevée.
Ce produit a été largement utilisé dans diverses pièces coulissantes mécaniques, telles que la machine d'impression, l'ascenseur, la machine textile, la machine à tabac, la machine de fitness, le convoyeur hydraulique, le micro-moteur, l'électrovanne, l'automobile et les machines agricoles et forestières.
Le roulement à billes est une sorte de roulement à billes, qui est basé sur une plaque d'acier laminée à froid de haute qualité et fritté avec de la poudre de bronze sphérique poreuse au milieu, puis fritté avec un mélange de PTFE et de fibres à la surface de la poudre de bronze sphérique poreuse, et roulé.
Ce produit a les caractéristiques d'un faible coefficient de frottement, d'une résistance à l'abrasion, d'une bonne résistance à la corrosion et d'une autolubrification. L'utilisation de ce produit peut réduire le coût, réduire le volume mécanique, éviter le phénomène de morsure de l'arbre et réduire le bruit mécanique et d'autres caractéristiques.

Six facteurs liés à la durée de vie des roulements :

• (1) [N/mm2] Charge P

• Les charges plus importantes et la durée de vie des roulements sont courtes ; la fluctuation de charge est plus grande, plus grande influence sur la durée de vie des roulements, portant une espérance de vie plus courte ; si, dans tous les cas, la charge maximale ne peut pas être supérieure à la valeur théorique maximale admissible de la charge. La charge est égale à la charge de travail réelle divisée par la surface du roulement, la formule est P=F/ (D*B).

• (2) vitesse [m/s] V et PV

• La durée de vie du roulement dépend de la valeur PV, c'est-à-dire de la charge réelle [N/mm2] P et de la vitesse de glissement [m/s] V produit, plus la valeur PV est petite, plus la durée de vie du roulement est longue.

• (3) [°C] T

• La durée de vie des roulements dépend également de l'utilisation de la température des roulements, donc de la conception et de la sélection des parties pertinentes des caractéristiques de dissipation thermique.

• (4) rugosité de surface des pièces de meulage

• La rugosité de la surface de contact des pièces du roulement et du roulement du roulement doit être comprise entre Ra0,2 et Ra0,8, et le roulement ne peut pas être tranchant lors du processus d'assemblage et d'utilisation.

• (5) les pièces du matériau de surface de meulage, le degré de rugosité de la surface des pièces de meulage est un facteur influençant la durée de vie du manchon d'arbre, généralement une surface requise atteint moins ou égale à 0,4 m Ka.

• (6) d'autres facteurs tels que la conception du siège de roulement, l'état de lubrification, etc.

1. L'épaisseur du mélange PTFE/fibre de 0,01 à 0,03 mm fournit un excellent film de transfert initial, qui recouvre efficacement les surfaces de contact de l'ensemble de roulement, formant un film de lubrifiant solide de type oxyde.
2. Épaisseur de poudre de bronze frittée 0,20-0,35 mm, fournit max. conductivité thermique éloignée de la surface d'appui, sert également de réservoir pour le mélange PTFE/Fibre.
3. Le support en bronze offre une capacité de charge exceptionnellement élevée, une excellente dissipation de la chaleur et une très bonne résistance à la corrosion.

· Matériau composite métal-polymère
· Dos en bronze + Frittage en bronze poreux +
· PTFE + Plomb

Couche de glissement PTFE + Plomb Frittage de bronze poreux Support en bronze

Selon les conditions de fonctionnement

Max. charger	Statique	250N/mm2
	Dynamique	140N/mm2
Max. vitesse	Sec	2 m/s
	Lubrification	>2 m/s
Max. PV (sec)	Court instant	3.6N/mm2*·m/s
	Continu	1.8N/mm2*·m/s
Temp.		-195â~+2800â
Coefficient de friction		0.03~0.20
Conductivité thermique		70W (m·k)-1
Coefficient de dilatation thermique		17*10-6k-1



Formes de roulement disponibles en dimensions standard
· Douilles cylindriques
· Douilles à collerette
· Plaques coulissantes
Formes de roulements sur mesure : formes standard de dimensions spéciales, rondelles de butée, rondelles de butée à collerette, demi-paliers, formes spéciales obtenues par emboutissage ou emboutissage, conceptions de roulements sur mesure TAILLE DES DOUILLES DU CLIENT
