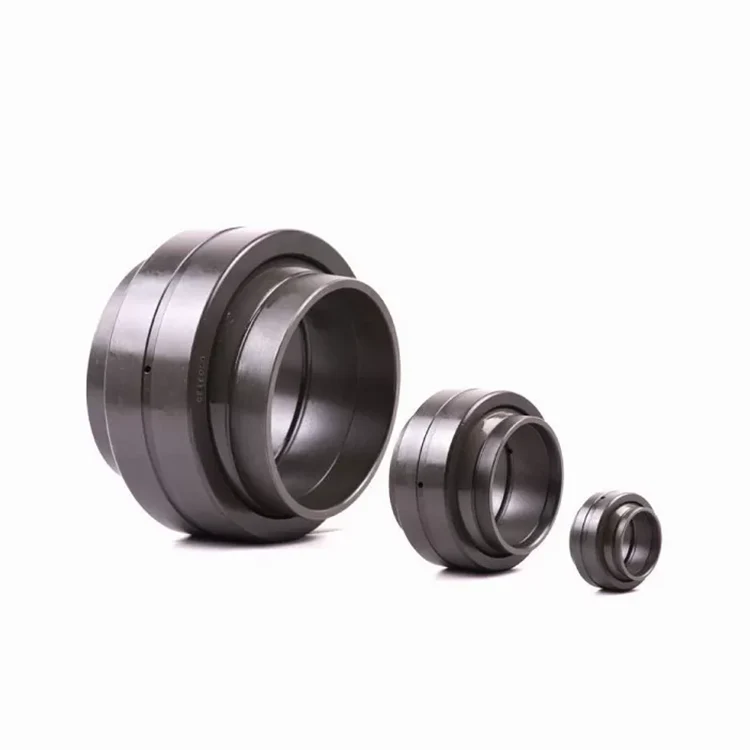

Résistance aux chocs des paliers lisses sphériques à contact oblique radial

Top Bearings est un fabricant et fournisseur chinois qui produit principalement une résistance aux chocs de roulements lisses sphériques à contact angulaire radial avec de nombreuses années d'expérience. J'espère établir des relations d'affaires avec vous.

Paramètre de produit

Matériau des anneaux :	Acier chromé-GCr15, acier à haute teneur en carbone-GCR11, acier inoxydable-440C, 304 316	Les types:	Radial, contact angulaire, roulements sphériques de butée
Matériel de cage :	Acier, Laiton, Nylon	Précision :	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 Etc.
Autorisation:	C0,C1,C2,C3,C4,C5	Prestations de service:	Services OEM, ODM, OBM
Souligner:	rotules radiales, rotules à contact oblique

1. Les paliers lisses sphériques, également appelés douilles lisses sphériques, sont principalement utilisés dans différentes machines accompagnées d'un mouvement rotatif, d'un mouvement d'inclinaison et d'un mouvement oscillant à basse vitesse. Par exemple, ils peuvent être trouvés dans les cylindres hydrauliques, la presse à forger, les machines d'ingénierie, les équipements automatisés, les amortisseurs de voiture et les machines de conservation de l'eau, etc.

2. Ce produit présente une grande capacité de charge et une capacité de résistance aux chocs. Il est généralement traité avec une technique spéciale. Sa surface a subi à la fois un processus de galvanisation et de phosphatation. Par conséquent, notre produit offre une résistance à la corrosion ultra-forte. La caractéristique autolubrifiante permet à la douille lisse sphérique de fonctionner normalement en cas de dislocation.

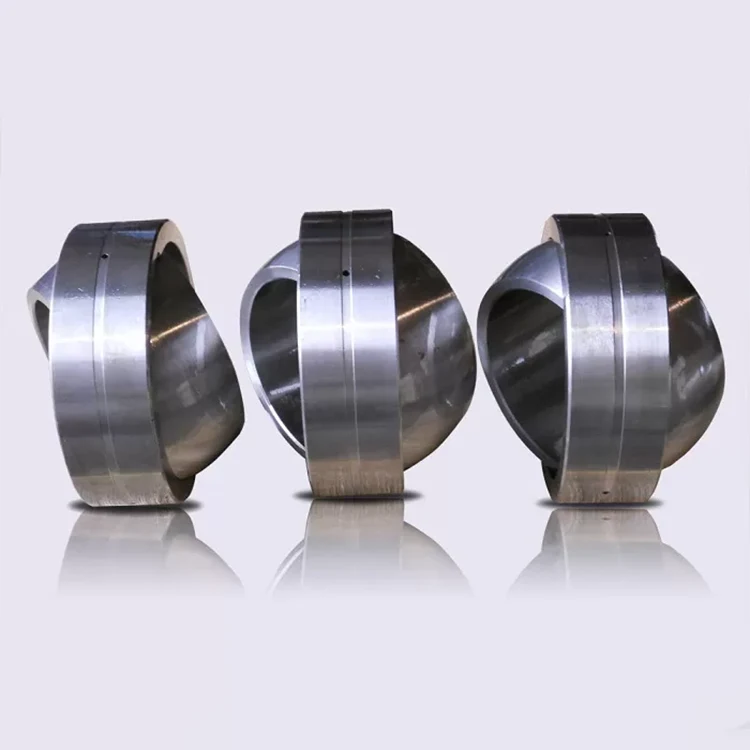

3. Le palier lisse sphérique a des bagues intérieures et extérieures avec des surfaces sphériques. Il peut supporter une charge importante. Ce roulement autolubrifiant est principalement divisé en type radial, type à contact angulaire et type à extrémité de tige. Il peut être créé sous différentes formes selon diverses applications.



Sélection du modèle

Non.	Nom du produit	Diamètre d'alésage (mm)	Types de produits
1	Palier lisse sphérique radial	4-150	GE...E	GE...ES	GE...ES-2RS	BEAUCOUP...ES-2RS
			GE...ESN	GE... XS/K	GE...XT	GE...ET/X
2	Palier lisse sphérique à contact oblique	25-200	CAG...S	CAG...T
3	Embouts à rotule et palier lisse sphérique	5-80	SI...E	SA...E	GE...E	SI...ES
			SA...ES	SIB...S	SA...S



Tolérances des rotules à contact oblique

bague intérieure et largeur du roulement

D mm		dmp euh		Vdp euh	Vdmp euh	Bs euh		C'est euh
sur	incl.	maximum	min	maximum	maximum	maximum	min	maximum	min
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

bague extérieure

D mm		dmp euh		Vdp euh	Vdmp euh	Cs euh
sur	incl.	maximum	min	maximum	maximum	maximum	min
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25



Les types

(1) Type GE ... E : Simple à chaque bague extérieure, pas de réservoir d'huile . Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens.
(2) Type GE... ES : bague extérieure à fente unique, il y a un réservoir d'huile. Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens.
(3) Type GE... ES-2RS, GEEW... Type ES-2RS : bague extérieure à fente unique, il y a un réservoir d'huile, des côtés avec une bague. Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens.
(4) GE... Type ESN : bague extérieure à fente unique, GE... Type XSN : bague extérieure à double fente (bague extérieure fendue), réservoir d'huile de lubrification, rainure de la bague extérieure. Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens. Cependant, la charge axiale du circlip à supporter, sa capacité à supporter la charge axiale est réduite.
(5) Type GE ... HS : bague intérieure avec réservoir d'huile, double demi-bague extérieure, jeu usé réglable. Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens.
(6) Type GE ... DE1 : bague intérieure en acier à roulement trempé, la bague extérieure en acier à roulement. Lors de l'assemblage de l'extrusion intérieure avec rainure et trou de lubrification. Diamètre intérieur des roulements inférieurs à 15 mm, sans rainure ni trou de lubrification. Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens.
(7) Type GE ... DEM1 : bague intérieure en acier à roulement trempé, la bague extérieure en acier à roulement. Lors de l'assemblage du roulement intérieur extrudé dans le roulement, la pression sur le côté extérieur de la rainure du roulement est fixée axialement. Peut supporter une charge radiale et une charge axiale plus petite dans les deux sens.
(8) Type GE ... DS : rainure d'emmanchement de la bague extérieure et rainure de lubrification. Uniquement les roulements de grande taille. Peut supporter une charge radiale et une charge axiale plus petite dans n'importe quelle direction (le côté de la rainure de montage ne peut pas supporter la charge axiale)



PORTANT NON.		DIMENSIONS							Capacités de charge		Lester
SÉRIE LARGE		d	D	B	C	r1	r2	a°	Dynamique	Statistique	KG
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0.005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0.007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0.008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0.014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0.021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0.033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0.049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0.083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0.203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0.304
