Glissière de dégagement de roulement sphérique radial miniature Type GE17ES

Description du produit

Top Bearings est l'un des principaux fabricants, fournisseurs et exportateurs de glissières de dégagement de roulements sphériques radiaux miniatures en Chine.

Paramètre de produit

Dimensions:	12018085MM	Capacité de charge dynamique de base, radiale :	21300N
Capacité de charge statique de base, radiale :	106000N	Masse:	0,039Kg
Matériel:	Acier chromé	Application:	In Ingénierie hydraulique, machines-outils de formage des métaux, machines d'ingénierie, équipement d'automatisation
Souligner:	butée sphérique, palier lisse sphérique à contact oblique

Description:

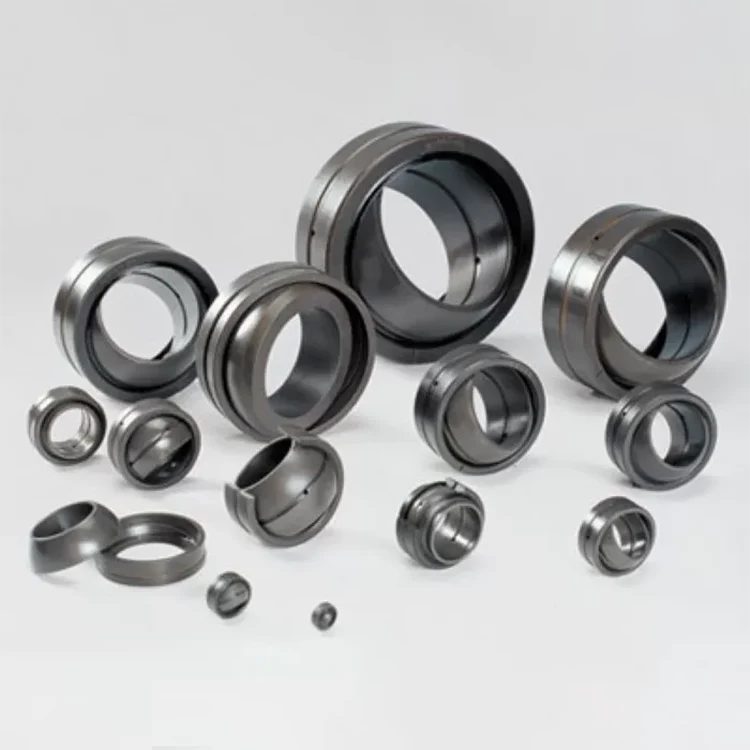

Le palier lisse sphérique est une sorte de palier lisse avec une structure spéciale. Sa structure est plus facile que le roulement à rouleaux, qui se compose principalement de la piste extérieure de la course intérieure et de la piste intérieure de la course extérieure., il peut supporter une charge plus importante, et selon la structure de style différent, il peut supporter une charge radiale , charge axiale ou charge unie. Le roulement commun utilise généralement un mouvement ondulatoire à vitesse réduite, car la surface de glissement est sphérique, il peut également effectuer le mouvement oblique dans une plage d'angle.

Caractéristiques:

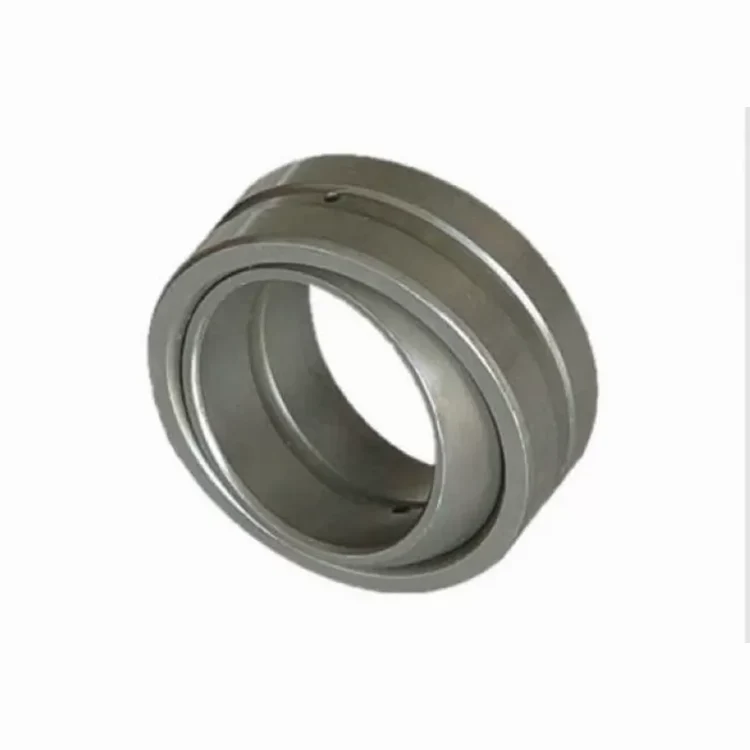

Rotules lisses GE17ES
nécessitant un entretien, selon DIN ISO 12 240-1
d	17 millimètres	Tolérance : 0 / -0,008
D	30 millimètres	Tolérance : 0 / -0,009
B	14 millimètres	Tolérance : 0 / -0,12
	0,04 - 0,082 millimètres	Jeu interne radial
		CN
		Également disponible dans les groupes C2 et C3
C	10 millimètres	Tolérance : 0 / -0,24
Da min	24 millimètres
un max	20,7 millimètres
dK	25 millimètres	Pas de rainure de lubrification sur la surface de la bague intérieure sphérique
r1s min	0,3 millimètres	Cote de chanfrein
r2s min	0,3 millimètres	Cote de chanfrein
α	10°
m	0,039 kg	Masse
Cr	21300N	Capacité de charge dynamique de base, radiale
C0r	106000N	Capacité de charge statique de base, radiale

Palier Non.	lester	Dimension (mm)			Charge de base
	g	d	D	B	C Kgf	Co Kgf
GE 10ES	12	10	19	6	210	5760
GE 12ES	17	12	22	7	300	7560
GE 15ES	32	15	26	9	480	11900
GE 17ES	49	17	30	10	600	15000
GE 20ES	65	20	35	12	840	20900
GE 25ES	115	25	42	16	1360	34100
GE 30ES	160	30	47	18	1760	44000
GE 35ES	258	35	55	20	2260	56400
GE 40ES	315	40	62	22	2300	70000
GE 45ES	413	45	68	25	3600	90000
GE 50ES	560	50	75	28	4400	111000
GE 60ES	1100	60	90	36	6910	173000
GE 70ES	1540	70	105	40	8830	221000
GE 80ES	2290	80	120	45	11300	284000
GE 90ES	2840	90	130	50	13800	345000
GE 100ES	4430	100	150	55	17200	429000
GE 110ES	4940	110	160	55	18500	462000
GE 120ES	8120	120	180	70	26900	672000
GE 140ES	11300	140	210	70	30200	756000
GE 160ES	14400	160	230	80	38400	960000
GE 180ES	18900	180	260	80	43200	1080000
GE 200ES	28100	200	290	100	60000	1500000
GE 220ES	36100	220	320	100	66000	1650000
GE 240ES	40400	240	340	100	72000	1800000

Applications:

Entreprise d'application	Distributeurs, détaillants, utilisateurs finaux
Lieux d'application	Les roulements à billes sont largement utilisés dans l'ingénierie hydraulique, les machines-outils de formage des métaux, les machines d'ingénierie, les équipements d'automatisation, les amortisseurs automobiles, l'industrie des machines de conservation de l'eau

Avantage compétitif:

Quant à la grande échelle, nous sommes devenus une énorme société de groupe de roulements. Nous avons une excellente équipe de vente et un navire de distribution perfectionné. Depuis sa création, nous avons coopéré avec des milliers de fournisseurs en Europe, en Asie et en Amérique. Nos vendeurs ont été formés professionnellement et ont plus de 20 ans d'expérience professionnelle. Et les ingénieurs techniques professionnels vous fourniront le meilleur support complet. Nous travaillons en étroite collaboration avec vous pour évaluer vos besoins actuels, émergents et futurs. Nous nous efforçons d'améliorer l'efficacité, d'augmenter la disponibilité et de réduire les coûts en évaluant les besoins de vos applications. Que votre projet soit grand ou petit, pour toute question, n'hésitez pas à nous contacter. Nous nous engageons à fournir aux clients des services techniques ; service avant-vente et après-vente de haute qualité.
