Maison > Des produits > Roulements à mouvement linéaire > Type de bouclier POM d'incidences de mouvement linéaire en plastique en acier

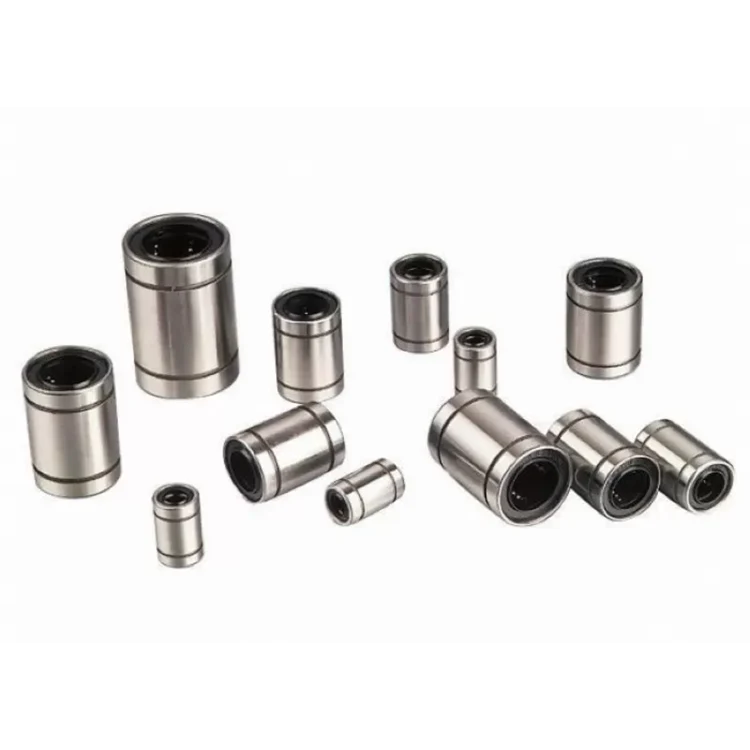

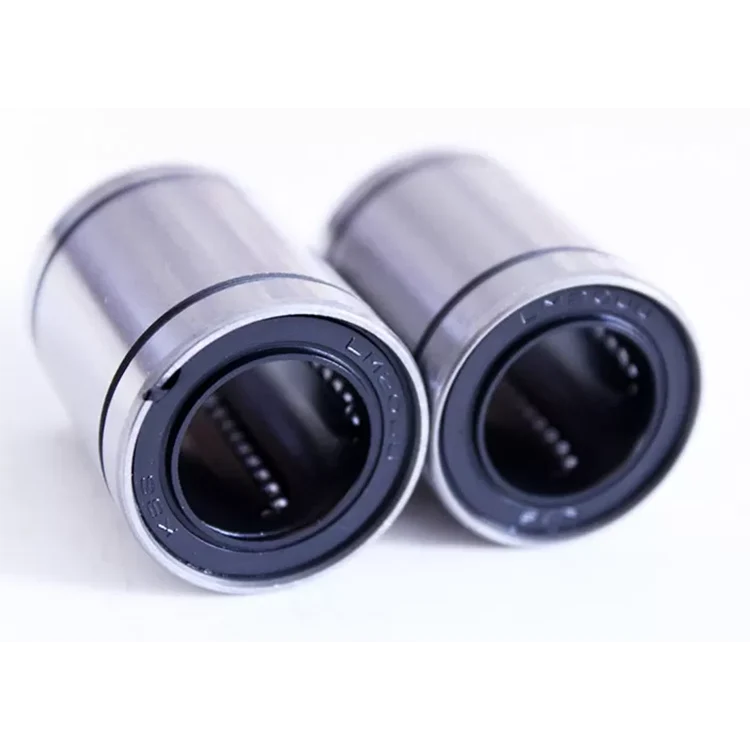

Type de bouclier POM d'incidences de mouvement linéaire en plastique en acier
Top Bearings est un fabricant et fournisseur professionnel de roulements à mouvement linéaire en plastique en acier POM de type bouclier en Chine, si vous recherchez le meilleur type de bouclier POM à roulements à mouvement linéaire en plastique en acier à bas prix, consultez-nous maintenant!
envoyer une demande
Description du produit
Top Bearings est un fabricant et fournisseur professionnel de roulements à mouvement linéaire en plastique en acier POM de type bouclier en Chine, si vous recherchez le meilleur type de bouclier POM à roulements à mouvement linéaire en acier plastique à bas prix, consultez-nous maintenant!
|
Matériel: |
Acier + Plastique |
Norme de précision : |
Go |
|
Test de duretée: |
100 % réussi |
Applications: |
Machines de précision, instruments médicaux, produits chimiques, impression, agriculture, robotique, ligne de production automatique Et. |
|
Type de bouclier : |
POM |
Matériel entrant : |
Contrôle à 100 % |
|
Souligner: |
roulement à billes à mouvement linéaire , palier linéaire à bride |
||
Roulement à mouvement linéaire Lm3uu, Lm4uu, Lm5uu
La virole du roulement linéaire a deux types de matériaux : acier chromé Gcr15 (SUJ2) et acier inoxydable 9Cr18 (SU440C), le dispositif de retenue a trois types de matériaux : plastique technique POM, acier à faible teneur en carbone et acier inoxydable, joint en caoutchouc composé de NBR nitrile butadiène. caoutchouc, le joint en acier a deux types de matériaux: acier à ressort 65Mn et acier inoxydable, la virole de la série KH est en carbone et en acier à faible teneur en carbone.
Le choix du roulement linéaire : le plastique technique POM peut supporter la température de -20° ~ 80° Température de fonctionnement, le dispositif de retenue en acier peut supporter la température de -40° ~ 125° Température de fonctionnement. Le roulement linéaire est le produit le plus largement utilisé et le plus économique parmi les rouleaux de piste de mouvement linéaire, et ils peuvent s'adapter à la piste cylindrique.
Norme de précision : Go
Type de bouclier : POM
Matériel entrant : inspection à 100 %
Test de dureté : 100 % réussi
Nous pouvons également fournir les articles suivants :
Roulement linéaire LM :
LM3UU, LM4UU, LM5UU, LM6UU, LM8UU, LM8S, LM10UU, LM12UU, LM13UU,
LM16UU, LM20UU, LM25UU, LM30UU, LM35UU, LM40UU, LM50UU, LM60UU,
LM80UU, LM100UU
Roulement linéaire LM Open Series :
LM10OPUU, LM12OPUU, LM13OPUU, LM16OPUU, LM20OPUU, LM25OPUU,
LM3OOPU, LM35OPUU, LM40OPUU, LM50OPUU, LM60OPUU, LM80OPUU, LM100OPUU
Roulement linéaire LB
LB6UU, LM8UU, LB10UU, LB12UU, LB13UU, LB16UU, LB20UU, LB25UU,
LB3OUU, LB35UU, LB40UU, LB50UU, LB60UU, LB80UU, LB100UU
Roulement linéaire de type KH :
KH0622PP, KH0824PP, KH1026PP, KH1228PP, KH1630PP, KH2030PP,
KH2540PP, KH3050PP, KH4060PP, KH5070PP
Roulement linéaire à cage en acier :
LM12GA, LM16GA, LM20GA, LM25GA, LM30GA
LM12M, LM16M, LM20M, LM25M, LM30M
Roulement linéaire à cage en acier de la série SDM (identique à la série Ease SDM):
SDM16, SDM20, SDM25, SDM30, SDM35, SDM40, SDM50, SDM60, SDM80, SDM100, SDM120, SDM150
|
Désignation du roulement |
Dimensions principales et tolérance | Dimensions principales et tolérance | Capacités de charge de base | |||||||||||||||
| LM^UU | LM^AJ | LM^OP | Circuit à billes | Poidsg |
docteur (mm) |
Tolérance (mm) |
D (mm) |
Tolérance (mm) | L(mm) | Tolérance (mm) |
B (mm) |
Tolérance (mm) |
W (mm) |
D1 (mm) |
f (mm) |
Cr Dynamique | Cor statique | |
| PrécisionJ | PrécisionP | N | ||||||||||||||||
| LM3UU | - | - | 4 | 1.4 | 3 | 0-0.005 | 0-0.008 | 7 | 0-0.009 | 10 | 0-0.0012 | - | - | - | - | - | 88 | 108 |
| LM4UU | - | - | 4 | 1.9 | 4 | 8 | 12 | - | - | - | - | - | 88 | 127 | ||||
| LM5UU | - | - | 4 | 4 | 5 | 10 | 15 | 10.2 | 0-0,2 | 1.1 | 9.6 | - | 167 | 206 | ||||
| LM6UU | LM6-AJ | - | 4 | 8 | 6 | 0-0.006 | 0-0.009 | 12 | 0-0.011 | 19 | 0-0.02 | 13.5 | 1.1 | 11.5 | 1 | 206 | 265 | |
| LM8SUU | LM8S-AJ | - | 4 | 11 | 8 | 15 | 17 | 11.5 | 1.1 | 14.3 | 1 | 176 | 216 | |||||
| LM8UU | LM8-AJ | - | 4 | 16 | 8 | 15 | 24 | 17.5 | 1.1 | 14.3 | 1 | 274 | 392 | |||||
| LM10UU | LM10-AJ | LM10OP | 4 | 30 | 10 | 19 | 0-0.013 | 29 | 22 | 1.3 | 18 | 1 | 372 | 549 | ||||
| LM12UU | LM12-AJ | LM12OP | 4 | 31.5 | 12 | 21 | 30 | 23 | 1.3 | 20 | 1.5 | 510 | 784 | |||||
| LM13UU | LM13-AJ | LM13OP | 4 | 43 | 13 | 23 | 32 | 23 | 1.3 | 22 | 1.5 | 510 | 784 | |||||
| LM16UU | LM16-AJ | LM16OP | 5 | 69 | 16 | 28 | 37 | 26.5 | 1.6 | 27 | 1.5 | 774 | 1180 | |||||
| LM20UU | LM20-AJ | LM20OP | 5 | 87 | 20 | 0-0.007 | 0-0.001 | 32 | ||||||||||
