Marque	ROULEMENTS SUPÉRIEURS
UGS	douille de pompon
Matériel de base	Acier/Bronze
Température maximale	-40°C-300°C
Capacité de charge maximale P	70-250N/mm²
Coefficient de frottement u	0.05-0.20u



Fonctionnalité de l'application

Bonne capacité de charge et anti-usure.

Il est utilisé dans des capacités de charge élevées et à basse vitesse avec des mouvements de rotation, d'oscillation ou d'arrêt-démarrage fréquents.

Il peut fonctionner longtemps sans huile dans des conditions de lubrification limite, sous intervalle de lubrification à l'huile ou à la graisse, la durée de vie sera plus longue.

Il est usinable pour les plus épais de POW.

Les buissons peuvent être appliqués dans les châssis automobiles, les machines à forger, la métallurgie, le génie civil, les centrales électriques, les industries de laminage de bandes, etc.

Il est largement utilisé dans la machine où le plomb est inacceptable.



Organisation matérielle


Avantages

• matériel agricole

• machines de construction

• matériel de manutention

• appareils électroménagers et biens de consommation


Lubrification
Les paliers lisses composites POM sont conçus pour fonctionner dans des conditions de lubrification marginales. La surface de glissement de ces paliers lisses contient des réservoirs de graisse qui doivent être remplis avant l'installation. Il n'est pas nécessaire de relubrifier ces paliers lisses, mais la présence d'un lubrifiant peut prolonger considérablement la durée de vie des paliers lisses. Pour protéger la surface de contact contre la corrosion, de la graisse peut être appliquée périodiquement.

Caractéristiques
Charge admissible (dyn/stat), N/mm2 : 120 (v ≤ 0,02) / 250
Vitesse de glissement admissible, m/s : 2,5 (p ≤ 1,0)1)
Coefficient de frottement m : 0,02 .. 0,20
Plage de température, °C : â40 .. +110
Tolérance de l'arbre : f7 â h8
Tolérance logement : H7
Rugosité de l'arbre Ra, mm : 0 .. 0,8
Dureté de l'arbre, HB : 150 â 60
0

La tribologie est la science du frottement, de l'usure et de la lubrification entre les surfaces en mouvement. La technologie des matériaux et l'ingénierie des surfaces des matériaux jouent un rôle clé dans la résolution des problèmes de frottement.

Acier + Cu + polymère

Acier + cuivre

Cuivre + polymère

Acier+polymère

Polymère et polymère

Traitement thermique : trempe de fréquence de phosphatation etc.

Pulvérisation : POM MoS2

Test d'état intégré

Mode mouvement : mouvement rotatif, mouvement oscillant, mouvement alternatif

Charge d'essai : 1-100mpa

Vitesse d'essai : 1-10 000 tr/min

Condition de lubrification friction sèche lubrification à l'huile lubrification à l'eau

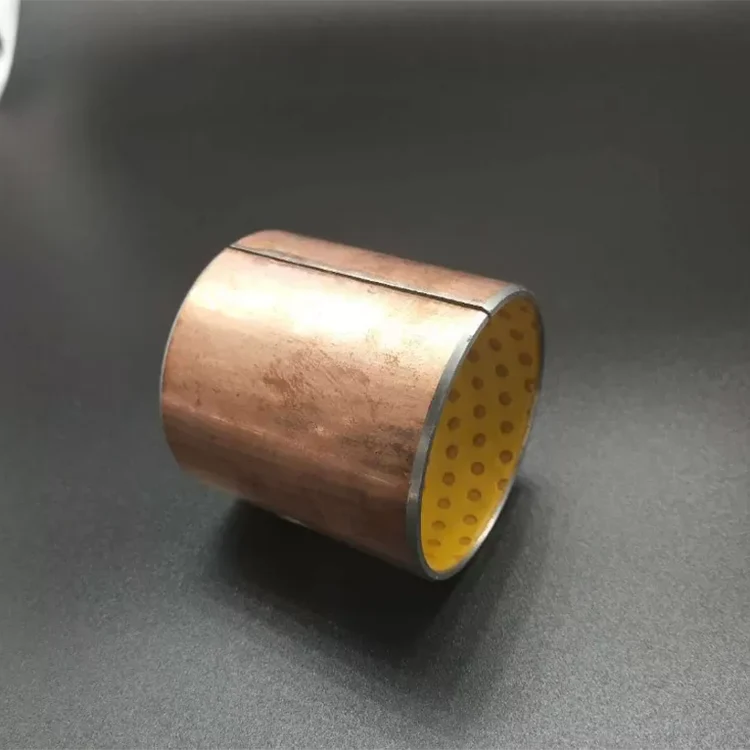

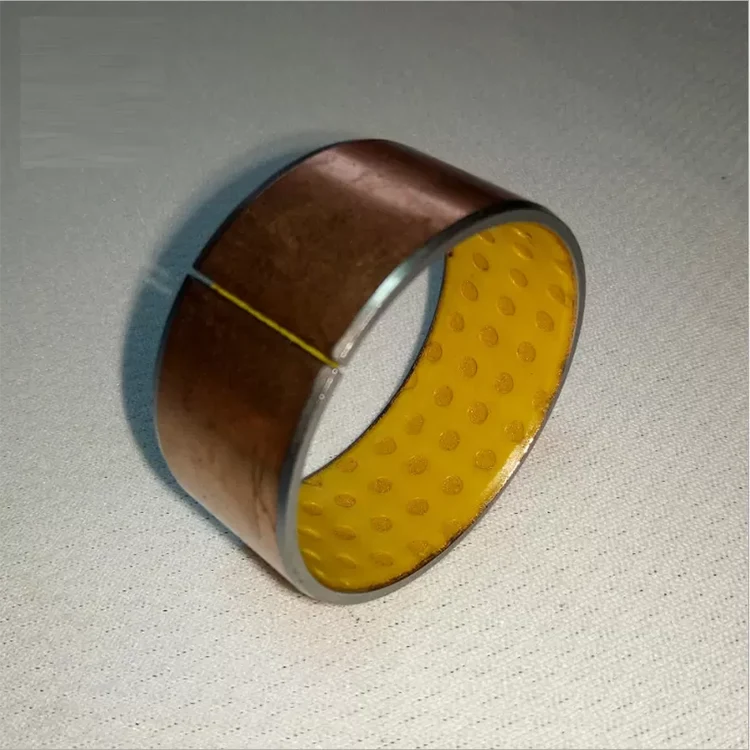

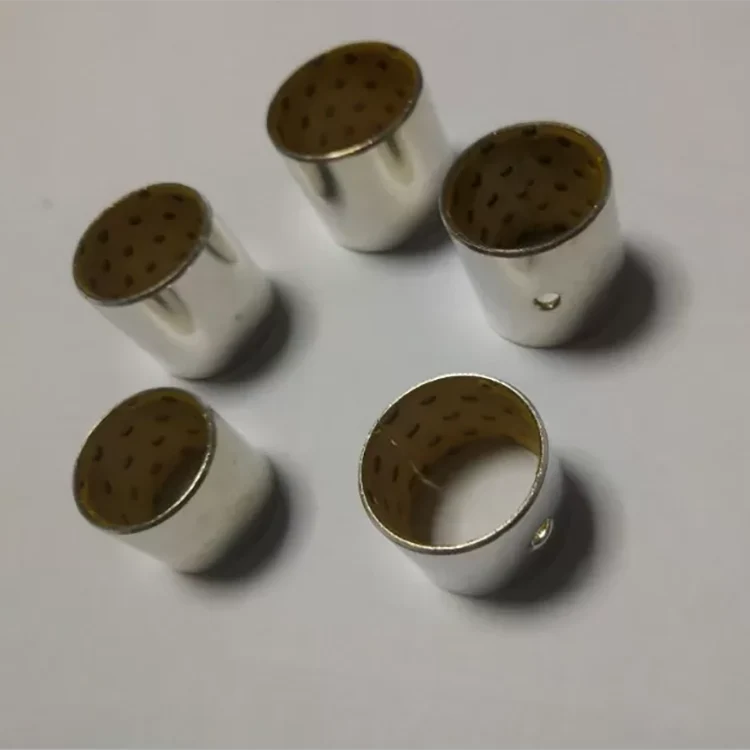

Les paliers lisses en polymère composite utilisent un support en acier comme structure, du bronze poreux fritté comme couche intermédiaire, une surface incrustée de POM modifié. Convient pour un fonctionnement légèrement lubrifié et sec dans les conditions de lubrification à la graisse. Il a été largement appliqué aux machines métallurgiques, aux machines de mine, aux machines de conservation de l'eau, aux locomotives à vapeur, aux machines de construction, aux machines agricoles, à l'industrie du laminage de l'acier, etc.
