Huiles Aluminium Bronze Douille C95400

Trouvez une vaste sélection de douilles en bronze d'aluminium Oiles C95400 de Chine chez Top Bearings.

Paramètre de produit

Attestation :	SEA430B,C86300,DIN1709,FIBRO	Capacité d'approvisionnement:	Roulements en bronze CNC en ligne ⢠Fabricants de bagues sur mesure ⢠Fournisseurs de roulements glissants
Matériel:	Aluminium Bronze Avec Graphite	Caractéristiques:	Paliers lisses à faible entretien et sans entretien
Souligner:	Bague en bronze d'aluminium C95400 , Douille en bronze d'aluminium SEA430B

Le graphite C95400 a bouché des bagues en bronze en aluminium d'incidence de bronze de fonte

La douille en bronze d'aluminium est un type de roulement sans huile. Elle est également appelée douille de guidage, roulement coulé, roulement lisse, roulement en bronze massif, roulement incrusté de graphite, roulement coulissant solide, huiles 500 et roulement autolubrifiant.



Bagues en bronze coulé

Le bronze d'aluminium est l'alliage à base de cuivre standard le plus résistant. VIIPLUS produit C95400, C95500 et C95900 dans des tailles standard de bagues en bronze coulé. L'aluminium, associé au fer et au nickel dans le C95500, agit comme un renforçateur dans ces alliages. Tous les bronzes d'aluminium peuvent être traités thermiquement, ce qui augmente encore les résistances à la traction.

Composition chimique masse/%
Cu	Sn	Al	Fe	Mn	Ni	Pb	Si	P	Zn
Min83.0	-	10.5-11.5	3.0-5.0	0.5	1.5	-	-	-	-



Propriétés mécaniques
Résistance à la traction Mpa(Min)	Limite d'élasticité MPa(Min)	Allongement %	Dureté Brinell (HB)
586	221	12	170

Note:

1, Dans la composition chimique, les valeurs uniques représentent des maximums.

2, les performances mécaniques de la valeur de dureté sont uniquement à titre de référence



C95400 Alliage de bronze d'aluminium standard américain

Bronze d'aluminium contenant du fer, à haute résistance et antifriction, bonne résistance à la corrosion, bon traitement sous pression à chaud, soudage et soudage au gaz, mais brasage médiocre.
Il se caractérise par une bonne résistance à l'usure.
Le bronze d'aluminium, contenant des éléments en fer et en aluminium, a une résistance élevée et une résistance à l'abrasion. Après trempe et revenu, la dureté peut être améliorée. Il a une bonne résistance à la corrosion à haute température et à l'oxydation.
L'usinabilité est correcte, mais le soudage n'est pas facile au soudage fibrillaire, le traitement à chaud sous pression est bon.

Le roulement incrusté de graphite en bronze d'aluminium est basé sur une matrice en bronze d'aluminium, selon les conditions de travail selon une certaine proportion dans ses trous d'usinage de face de travail et rempli de lubrifiant solide après la finition du centre d'usinage CNC. Le bronze d'aluminium a une bonne résistance à la corrosion, la surface est incrusté d'huile de graphite, pour obtenir la lubrification solide non lubrifiante. En raison de l'ajout de fer et de nickel dans le matériau de la matrice, la dureté et la capacité portante du produit sont évidemment améliorées, et le produit a de bonnes performances d'auto-lubrification, usure résistance et résistance à la corrosion. Les produits conviennent principalement aux occasions à vitesse moyenne et à charge moyenne.

Bouchon de roulement autolubrifiant métallique en bronze massif Bride en graphite Roulement en bronze coulé Lubrification au bronze



Structure matérielle

Bronze d'aluminium + lubrifiants solides



Caractéristiques

Résistance aux chocs rentable et plus élevée par rapport au type étain-bronze.

Ses extrémités peuvent même être soudées avec une pièce de machine et assemblées.



Disponibilité

La douille cylindrique, la douille à collerette, la rondelle de butée et la plaque coulissante sont de fabrication standard.

Des conceptions et des matériaux spéciaux peuvent être fabriqués selon votre conception.



Application

La douille en bronze d'aluminium est largement utilisée dans les machines de métallurgie, les machines de construction, les machines de transport et autres conditions où l'huile est difficile à ajouter.

C95400 Bagues en bronze Données techniques

Max. charge dynamique	70N/mm2
Max. Température	300
Dureté de base	HB60-90
Coefficient de friction	<0,15
Vitesse de glissement la plus élevée	2 m/s



Description

Roulements autolubrifiants métalliques en bronze massif à bride TOB-50

Roulements en cuivre coulé en bronze / Roulements en bronze à bride

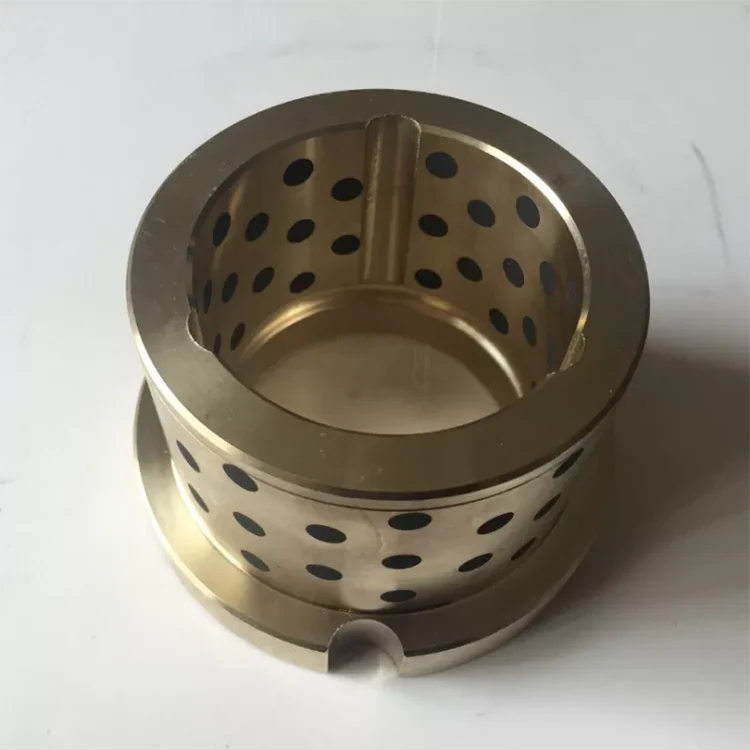

Roulement en bronze coulé avec bouchons en graphite

Caractéristiques

Bride TOB-50

1. Peut travailler sans aucun ol pendant une longue période

2. Capacité de charge extrêmement élevée, bon anti-usure et frottement réduit

3. Particulièrement adapté aux basses vitesses et charges élevées

4. Convient aux mouvements alternatifs, oscillants ou intermittents où le film d'huile est difficile à former

5. Bonnes caractéristiques résistantes aux produits chimiques et anti-corrosion

6. Peut b⬠utilisé dans une large gamme de températures de -40â-+300â



Structure

Le matériau de la bride TOB-50 est composé d'un métal à base de bronze coulé solide avec des lubrifiants solides spéciaux incorporés. Le métal de base résiste à des charges élevées et les lubrifiants solides assurent l'autolubrification. Le roulement présente d'excellentes performances sans pré-lubrification dans des conditions de température extrêmement élevée/basse à faible vitesse. Ce matériau fournit une solution de roulement sans entretien, en particulier pour les charges élevées, les mouvements oscillants intermittents.



données techniques

Grade	50 #	50S1	50S2	50S3	650S5
Matériel	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
Densité	8	8.9	7.8	8.9	8
Dureté	â¥210	â¥70	â¥150	â¥75	â¥235
Résistance à la traction	â¥750	â¥250	â¥500	â¥270	â¥800
Limite d'élasticité	â¥450	â¥90	â¥260	â¥150	â¥450
Élongation	â¥12	â¥13	â¥10	â¥5	â¥8
Coefficient de dilatation linéaire	1.9×10-5/â	1.8×10-5/â	1.6×10-5/â	1.8×10-5/â	1.9×10-5/â
Max.Temp.	-40~+300â	-40~+400â	-40~+400â	-40~+400â	-40~+300â
Charge dynamique max.	100	60	50	70	120
Vitesse max. (sec)	15	10	20	10	15
N/mm²*m/s(Lubrification)	200	60	60	80	200
Déformation de compression	< 0,01 mm	< 0,05 mm	< 0,04 mm	< 0,05 mm	< 0,005 mm



Compositions chimiques

N° de produit.	Compositions chimiques
TOB-50	Cu	Zn	Al	Fe	Mn	Si	Ni	Sn	Pb
	60 ~ 66	22 ~ 28	5.0~8.0	2.0~4.0	2.5~5.0	<0,1	<0,5	<0,2	<0,2



Formes de roulement disponibles en dimensions standard

· Douilles cylindriques

· Douilles à collerette

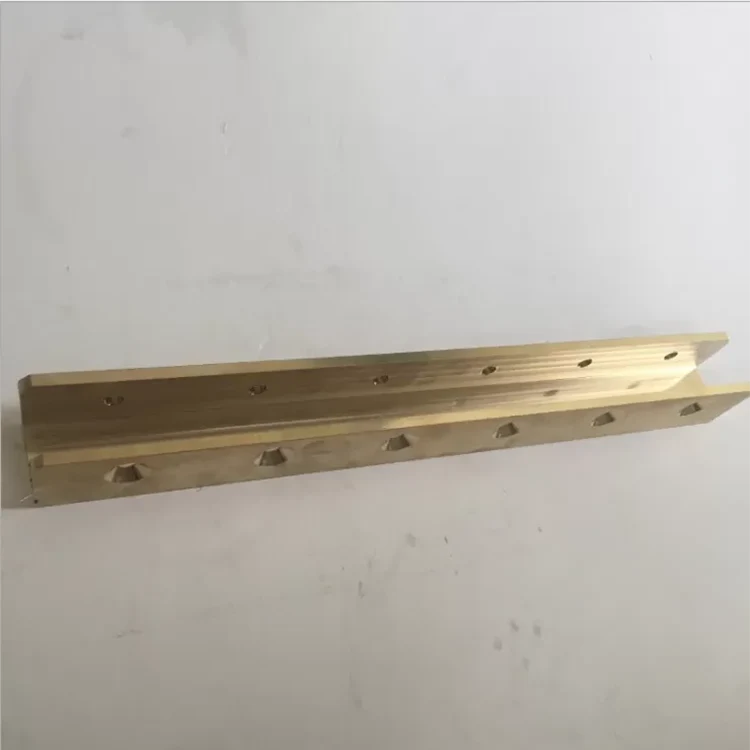

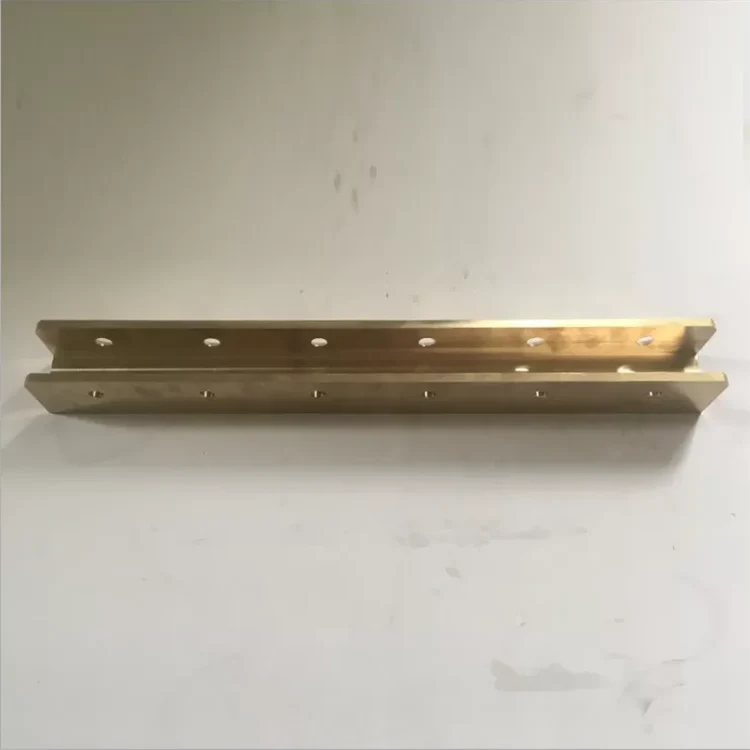

· Plaques coulissantes



Formes de roulements sur mesure : formes standard de dimensions spéciales, rondelles de butée, rondelles de butée à collerette, demi-paliers, formes spéciales obtenues par emboutissage ou emboutissage, conceptions de roulements sur mesure



Applications typiques

Ce type de roulement peut être appliqué dans des environnements secs, à haute température, à haute pression, corrosifs, aqueux ou autres environnements chimiques lorsqu'aucune huile ne peut être introduite. Il est largement utilisé dans la gamme de produits automobiles, l'ingénierie de l'eau, la porte de barrage, les industries du plastique, les machines de coulée successives, les rouleaux en acier dans l'industrie métallurgique, les machines minérales, les navires, les turbogénérateurs, les turbines hydrauliques et les machines de moulage par injection...
