En tant que fabricants professionnels, Top Bearings aimerait vous fournir des roulements à douille lisse à rotule articulée mécanique. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
Roulement de douille lisse d'extrémité de tige de joint d'articulation mécanique
En tant que fabricants professionnels, Top Bearings aimerait vous fournir des roulements à douille lisse à rotule articulée mécanique. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.

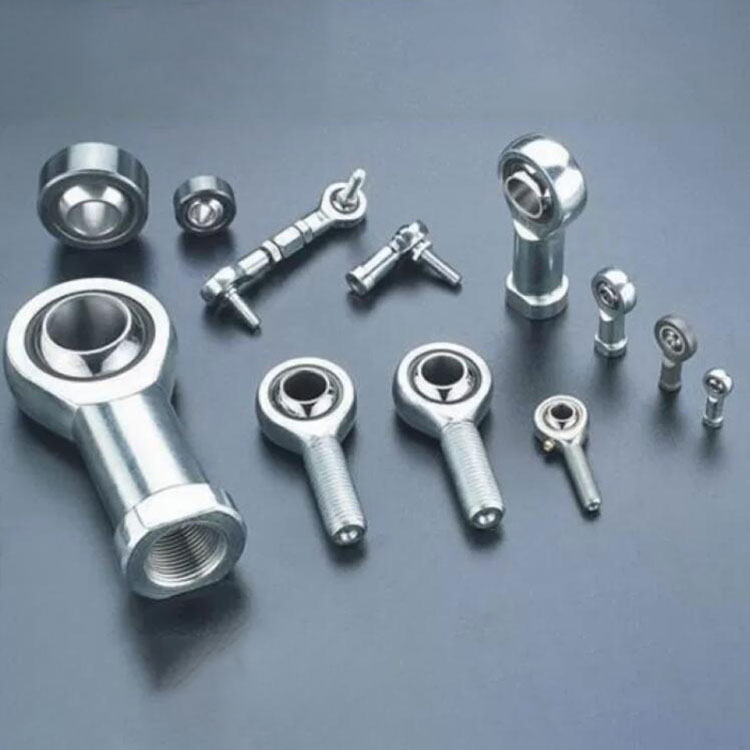

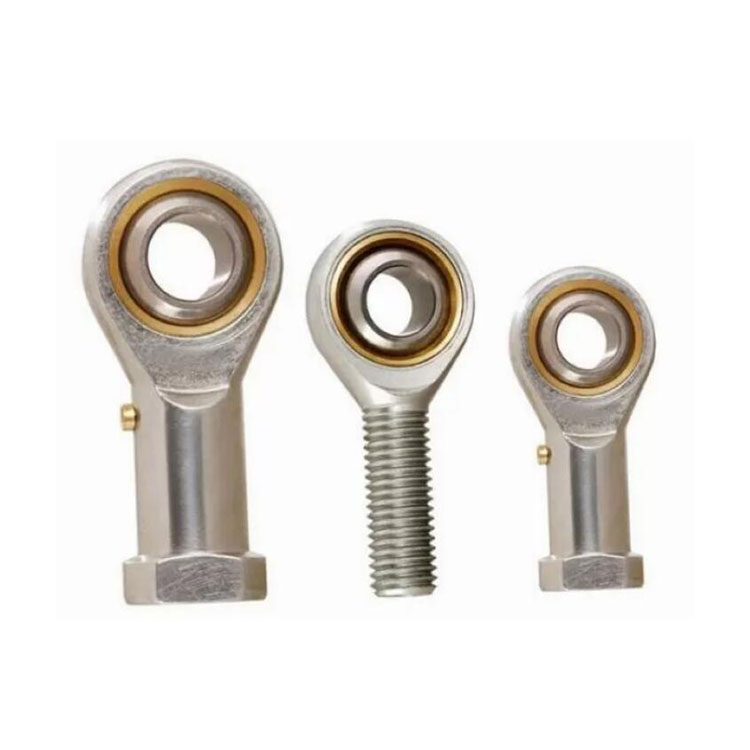

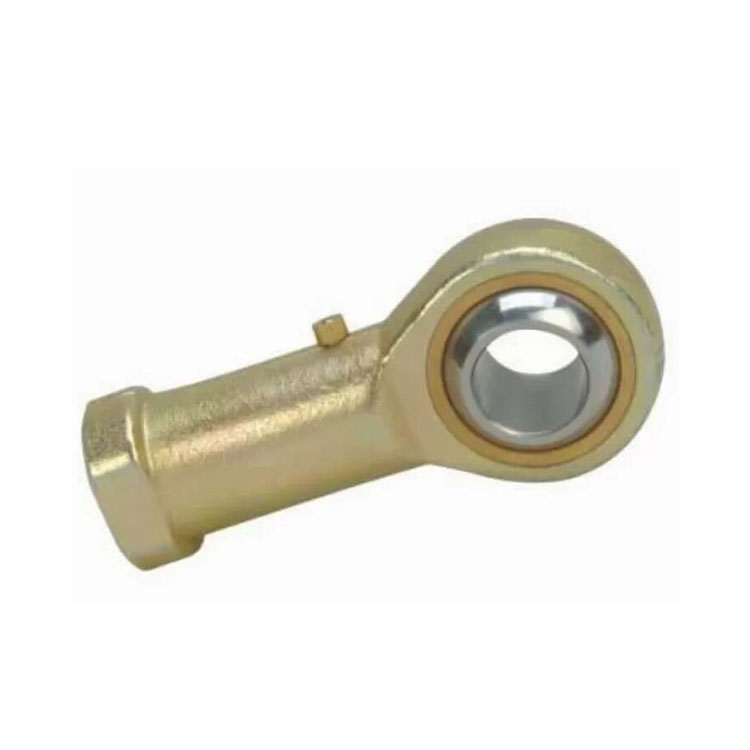

Rod Ends est un joint articulé mécanique. De tels joints sont utilisés aux extrémités des barres de commande, des biellettes de direction, des tirants ou partout où un joint articulé de précision est requis, et où une chape (qui nécessite un alignement parfait à 90 degrés entre l'arbre attaché et le deuxième composant) n'est pas adaptée. Un émerillon à bille avec une ouverture à travers laquelle un boulon ou un autre matériel de fixation peut passer est pressé dans un boîtier circulaire avec un arbre fileté attaché. La partie filetée peut être mâle ou femelle.
L'avantage de l'hémi-joint est que l'insert à bille permet à la tige ou au boulon qui le traverse d'être désaligné à un degré limité (un angle autre que 90 degrés). Un lien terminé par deux demi-joints permet un désalignement de leurs arbres attachés (c'est-à-dire, autre que 180 degrés) lorsqu'il est utilisé en tension. Lorsqu'elles sont utilisées en compression, les tiges traversantes sont forcées aux extrémités de la plage de désalignement de leur bille, ce qui arme le lien à un angle oblique.
Matériel: |
Acier à roulement, acier inoxydable, bronze |
Série: |
Série GE , GEC , GEG , GEEW , GEK , GEH |
Note de précision : |
ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4 |
Cage: |
Acier, Laiton, Nylon |
Autorisation: |
C0, C1, C2, C3, C4, C5 etc. |
Vibration: |
V1, V2, V3 |
Souligner: |
roulement d'extrémité de tige, roulements jdb |
Roulements d'embouts à rotule Articulation mécanique GE GEC GEG GEEW GEK GEH
1> La tolérance de â³dmp et â³Bs de GIRâ¦DO,GAR..DO,GIRâ¦UK, GARâ¦UK, GIR..UK-2RS,GARâ¦UK-2RS et GIHR⦠FAIRE,
GIHR-Kâ¦DO, GIHO-Kâ¦DO, GKâ¦DO, GFâ¦DO, GIR..UK-2RS,GARâ¦UK-2RS sont les mêmes que les paliers lisses sphériques radiaux
GE...E,GE...ES,GEâ¦UK,GEâ¦UK-2RS.
2> Le â³dmp et â³Bs de GIHN-Kâ¦LO, GFâ¦LO sont les mêmes que les paliers lisses sphériques radiaux GEâ¦LO.
3> Le â³dmp et â³Bs de SIBP...S,SABP...S,SIZP...S,SAZP...S,SAZJ...-et SAZJ... sont les mêmes que radiaux rotules lisses GEBK...S.
4> Série CHS..., COSâ¦
jmm | â³ dmp hum | â³ Bs euh | |||
sur | incl. | maximum | min | maximum | min |
- | 6 | 12 | 0 | 0 | -150 |
6 | 10 | 15 | 0 | 0 | -150 |
10 | 12 | 18 | 0 | 0 | -150 |
12 | 18 | 18 | 0 | 0 | -200 |
18 | 30 | 21 | 0 | 0 | -200 |
BBB> Déviation de hauteur centrale
jmm | â³ hs mm | â³ h1s mm | |||
sur | incl. | maximum | min | maximum | min |
- | 6 | 0.8 | -1,2 | 0.65 | -1,05 |
6 | 20 | 0.8 | -1,2 | 0.8 | -1,2 |
20 | 30 | 1 | -1,7 | 1 | -1,7 |
30 | 45 | 1.4 | -2.1 | 1.4 | -2,4 |
45 | 60 | 1.8 | -2,7 | 1.8 | -2,7 |
60 | 80 | 2.25 | -3,4 | 2.25 | -3,4 |
80 | 125 | 2.7 | -3,4 | 2.7 | -3,4 |
125 | 200 | 3.2 | -4.2 | 3.2 | -4.2 |
Jeu radial interne des embouts de tige
1> GIRâ¦DO,GARâ¦DO, GIHRâ¦DO,GIHR-Kâ¦DO, GIHO-Kâ¦DO, GKâ¦DO, GFâ¦DO,GIHN-Kâ¦LO, GFâ ¦LO
Série GIRâ¦DO,GARâ¦DO, GIHRâ¦DO,GIHR-Kâ¦DO, GIHO-Kâ¦DO, GKâ¦DO, GFâ¦DO,GIHN-Kâ¦LO, GF⦠LO
jmm | Groupe normal euh | ||
sur | incl. | min | maximum |
- | 12 | 23 | 68 |
12 | 20 | 30 | 82 |
20 | 35 | 37 | 100 |
35 | 60 | 43 | 120 |
60 | 90 | 55 | 142 |
90 | 125 | 65 | 165 |
125 | 200 | 65 | 192 |
2> GIRâ¦UK,GARâ¦UK, GIR...UK-2RS, GARâ¦UK-2RS
Série GIRâ¦UK,GARâ¦UK, GIR...UK-2RS, GARâ¦UK-2RS
jmm | Groupe normal euh | ||
sur | incl. | min | maximum |
- | 12 | 0 | 32 |
12 | 20 | 0 | 40 |
20 | 35 | 0 | 50 |
35 | 60 | 0 | 60 |
60 | 80 | 0 | 72 |
jmm | Groupe normal euh | ||
sur | incl. | min | maximum |
- | 8 | 10 | 30 |
8 | 14 | 15 | 60 |
14 | 20 | 40 | 80 |
Convient aux embouts de tige
AAA> ajustements d'arbre
Des conditions de fonctionnement | Tolérance |
Avec des charges indéterminées | n6, p6 |
Conditions normatives | h6, h7 |
BBB> fil
Filetage mâle | Filetage femelle |
6g | 6h |
UNF-2A | UNF-2B |
CCC> tolérances de diamètre d'arbre
diamètre de l'arbre mm | tolérances de diamètre d'arbre um | ||||||||
h6 | H7 | n6 | p6 | ||||||
sur | incl. | Haut | faible | Haut | faible | Haut | faible | Haut | faible |
3 | 6 | 0 | -8 | 0 | -12 | 16 | 8 | 20 | 12 |
6 | 10 | 0 | -9 | 0 | -15 | 19 | 10 | 24 | 15 |
10 | 18 | 0 | -11 | 0 | -18 | 23 | 12 | 29 | 18 |
18 | 30 | 0 | -13 | 0 | -21 | 28 | 15 | 35 | 22 |
30 | 50 | 0 | -16 | 0 | -25 | 33 | 17 | 42 | 26 |
50 | 80 | 0 | -19 | 0 | -30 | 39 | 20 | 51 | 32 |
80 | 120 | 0 | -22 | 0 | -35 | 45 | 23 | 59 | 37 |
120 | 180 | 0 | -25 | 0 | -40 | 52 | 27 | 68 | 43 |
180 | 200 | 0 | -29 | 0 | -46 | 60 | 31 | 79 | 50 |
