Roulements à mouvement linéaire pour instrument médical

Trouvez une vaste sélection de roulements à mouvement linéaire pour instruments médicaux en provenance de Chine sur Top Bearings.

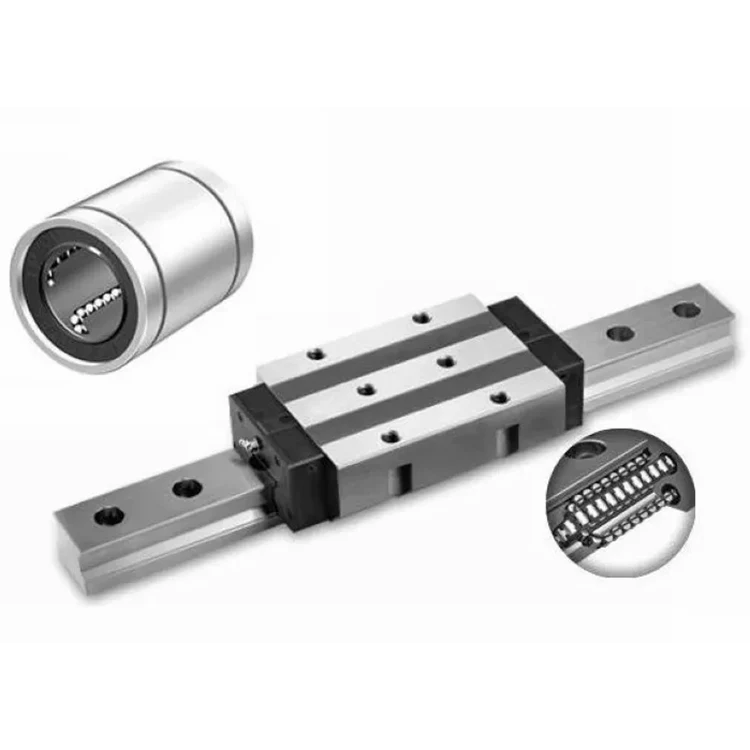

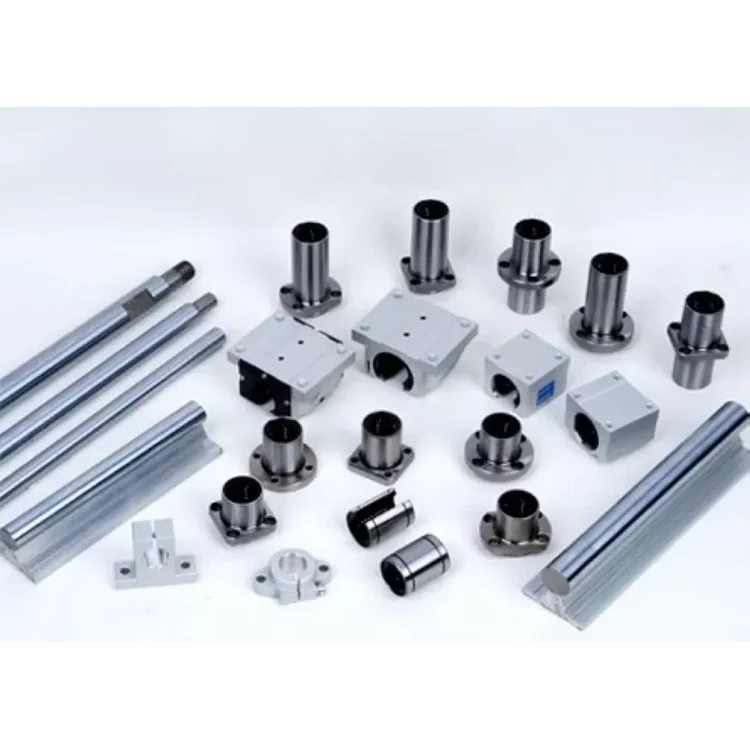

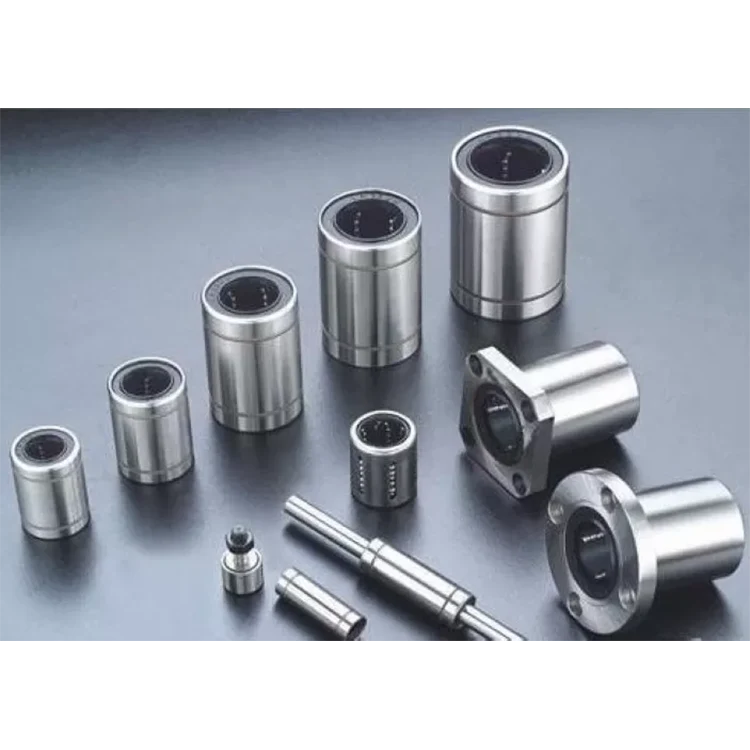

Roulements à mouvement linéaire

Caractéristiques :

1) Taille : 4 ~ 101,6 mm

2) Série : LM, LME, LMB

3) "UU" signifie joints en caoutchouc des deux côtés du roulement

4) La série ci-dessus, y compris le type standard, le type de réglage du jeu et le type ouvert

Applications :

Les roulements à billes à mouvement linéaire sont largement utilisés dans la défense, les machines de précision, les instruments médicaux, les produits chimiques, l'impression, l'agriculture, la robotique, la chaîne de production automatique, etc.

Capacité de charge dynamique de base (C)
Ce terme est obtenu sur la base d'une évaluation d'un certain nombre de systèmes linéaires identiques parcourus individuellement dans les mêmes conditions, si 90% d'entre eux peuvent rouler avec la charge (avec une valeur constante dans une direction constante) sur une distance de 50 km sans dommages causés par la fatigue de roulement. C'est la base de la notation.

Moment statique admissible (M)
Ce terme définit la valeur limite admissible de la charge de moment statique, en référence à la quantité de déformation permanente similaire à celle utilisée pour l'évaluation de la charge nominale de base (Co).

Facteur de sécurité statique (fs)
Ce facteur est utilisé en fonction des conditions d'application, comme indiqué dans le tableau 1.

Tableau 1. Facteurs de sécurité statique

Tableau 2 Coefficient de contact


Coefficient de charge (fw)
Lors du calcul de la charge sur le système linéaire, il est nécessaire d'obtenir avec précision le poids de l'objet, la force d'inertie basée sur la vitesse de mouvement, la charge de moment et chaque transition au fil du temps. Cependant, il est difficile de calculer ces valeurs avec précision car le mouvement alternatif implique la répétition du démarrage et de l'arrêt ainsi que des vibrations et des impacts. Une approche plus pratique consiste à obtenir le coefficient de charge en tenant compte des conditions réelles de fonctionnement.

Tableau 3 Coefficient de charge

La résistance de frottement statique du système linéaire TOB est si faible qu'elle n'est que légèrement différente de la résistance de frottement cinétique, permettant un mouvement linéaire fluide des vitesses faibles aux vitesses élevées. En général, la résistance de frottement est exprimée par l'équation suivante.

La résistance au frottement de chaque système linéaire TOB dépend du modèle, du poids de la charge, de la vitesse et du lubrifiant. La résistance d'étanchéité dépend de l'interférence de la lèvre et du lubrifiant, quel que soit le poids de la charge. La résistance d'étanchéité d'un système linéaire est d'environ 200 à 500 gf. Le coefficient de frottement dépend du poids de la charge, du moment de charge et de la précharge. Le tableau 6 montre le coefficient de frottement cinétique de chaque type de système linéaire qui a été installé et lubrifié correctement et appliqué avec une charge normale (P/C 0,2)

Tableau 5 Coefficient de frottement du système linéaire

La plage de température ambiante de fonctionnement pour chaque système linéaire TOB dépend du modèle. Consulter TOB pour une utilisation en dehors de la plage de température recommandée.
Équation de conversion de température
Tableau 6 Température ambiante de fonctionnement

L'utilisation de systèmes linéaires TOB sans lubrification augmente l'abrasion des éléments roulants, raccourcissant la durée de vie. Les systèmes linéaires TOB nécessitent donc une lubrification appropriée. Pour la lubrification, TOB préconise une huile turbine conforme aux normes ISO G32 à G68 ou une graisse au savon à base de lithium N°1. Certains systèmes linéaires TOB sont scellés pour bloquer la poussière et sceller le lubrifiant. En cas d'utilisation dans un environnement difficile ou corrosif, cependant, appliquez un couvercle de protection sur la pièce impliquant un mouvement linéaire.

La douille à billes TOB se compose d'un cylindre extérieur, d'une cage à billes, de billes et de deux bagues d'extrémité. Le porte-billes qui maintient les billes dans les chariots de recirculation est maintenu à l'intérieur du cylindre extérieur par des anneaux d'extrémité.
Ces pièces sont assemblées pour optimiser leurs fonctions requises.
Le cylindre extérieur est maintenu à une dureté suffisante par traitement thermique, ce qui garantit à la bague une durée de vie projetée et une durabilité satisfaisante.
Le porte-bille est en acier ou en résine synthétique. L'arrêtoir en acier présente une rigidité élevée, obtenue par traitement thermique signifié.
Le dispositif de retenue en résine synthétique peut réduire le bruit de fonctionnement. L'utilisateur peut sélectionner le type optimal pour répondre aux conditions de service de l'utilisateur.

1.Haute précision et rigidité
La douille linéaire TOB est fabriquée à partir d'un cylindre extérieur en acier massif et intègre un dispositif de retenue en résine de résistance industrielle.

2. Facilité d'assemblage
Le type standard de douille linéaire TOB peut être chargé dans n'importe quelle direction. Un contrôle de précision est possible en utilisant uniquement le support d'arbre et la surface de montage peut être facilement usinée.

3. Facilité de remplacement
Les douilles linéaires TOB de chaque type sont complètement interchangeables en raison de leurs dimensions standardisées et d'un contrôle de précision strict. Le remplacement en raison de l'usure ou des dommages est donc facile et précis.

4. Variété de types
TOB propose une gamme complète de douilles linéaires : le type fermé standard à simple retenue intégrale, le type à jeu réglable et les types ouverts. L'utilisateur peut choisir parmi ceux-ci en fonction des exigences de l'application à satisfaire.

1. Arbre
Les billes de roulement dans la douille linéaire TOB sont en contact ponctuel avec la surface de l'arbre. Par conséquent, les dimensions de l'arbre, la tolérance, la finition de surface et la dureté affectent grandement les performances de déplacement de la douille. L'arbre doit être fabriqué en faisant dûment attention aux points suivants :
1) Étant donné que la finition de surface affecte de manière critique le bon roulement des billes, meulez l'arbre à 1. 5 S ou mieux
2) La meilleure dureté de l'arbre est HRC 60 à 64. Une dureté inférieure à HRC 60 diminue considérablement la durée de vie, et donc réduit la charge admissible. D'autre part, une dureté supérieure à HRC 64 accélère l'usure de la balle.
3) Le diamètre de l'arbre pour la douille linéaire à jeu réglable et la douille linéaire ouverte doit autant que possible être de la valeur inférieure du diamètre du cercle inscrit dans le tableau des spécifications. Ne réglez pas le diamètre de l'arbre sur la valeur supérieure.
4) Un jeu nul ou un jeu négatif augmente légèrement la résistance au frottement. Si le jeu négatif est trop serré, la déformation du cylindre extérieur deviendra plus grande, pour raccourcir la durée de vie de la douille.

2. Logement
Il existe une large gamme de boîtiers qui diffèrent par leur conception, leur usinage et leur montage. Pour l'adéquation et les formes des boîtiers, voir le tableau 2 et la section suivante sur le montage. Lors de l'insertion de la douille linéaire dans le boîtier. ne frappez pas la douille linéaire sur l'anneau latéral tenant le dispositif de retenue, mais appliquez la circonférence du cylindre avec un gabarit approprié et poussez la douille de chemise dans le logement à la main ou enfoncez-la légèrement. (Voir Fig.1) En insérant l'arbre après le montage le buisson, attention à ne pas choquer les balles. Notez que si deux arbres sont utilisés en parallèle, le parallélisme est le facteur le plus important pour assurer un mouvement linéaire régulier. Attention au réglage des arbres.

Exemples de montage
La manière populaire de monter une douille linéaire consiste à la faire fonctionner avec une interférence appropriée. Il est cependant recommandé de faire un ajustement lâche en principe car sinon la précision risque d'être minimisée. Les exemples suivants (Figs.2 à 6) montrent l'assemblage de la douille insérée en termes de conception et de montage, pour référence.
