Roulements en bronze coulé CNC bouchés au graphite
En tant que fabricants professionnels, Top Bearings souhaite vous fournir des roulements en bronze coulé CNC en graphite de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
envoyer une demande
Description du produit
En tant que fabricants professionnels, Top Bearings souhaite vous fournir des roulements en bronze coulé CNC en graphite de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
Paramètre de produit
|
Attestation : |
SEA430B,C86300,DIN1709,FIBRO |
Capacité d'approvisionnement: |
Roulements en bronze CNC en ligne ⢠Fabricants de bagues sur mesure ⢠Fournisseurs de roulements glissants |
|
Matériel: |
Aluminium-cuivre avec bouchons de lubrifiant solide |
Marché: |
Charge médiate mais température et condition plus élevées avec vitesse de fonctionnement médiate, etc. |
|
Souligner: |
Roulements en bronze coulé ODM , Roulements en bronze coulé SEA430B , Roulements en bronze coulé CNC |
||
Roulements à lubrifiant solide bouchés au graphite Capacité de charge extrêmement élevée
Bagues et roulements en bronze ODM (fabrication de conception originale). Trouvez une entreprise chinoise.
Pour trouver votre produit sans huile, lancez une recherche par numéro.
TOP BRONZE BUSHINGS propose des roulements non standard ainsi que des unités métriques. Roulements à lubrifiant solide en graphite. Capacité de charge extrêmement élevée. TOB-50F
Visitez notre boutique en ligne de pièces autolubrifiantes en laiton standard et commandez nos douilles sans huile facilement et rapidement sur Internet.
Le roulement à huile obturé en graphite est constitué d'un matériau de base en alliage de bronze coulé avec des lubrifiants solides spéciaux bouchés. Le métal de base résiste à des charges élevées et le graphite assure l'autolubrification. Ce type de roulement à huile présente d'excellentes performances sans pré-lubrification dans des conditions de température extrêmement élevée/basse à faible vitesse. Les roulements à huile branchés en graphite JDB offrent une solution de roulement sans entretien, en particulier pour les charges élevées, les mouvements oscillants intermittents.
Roulements autolubrifiants métalliques en bronze massif à bride TOB-50
Roulements en cuivre coulé en bronze / Roulements en bronze à bride

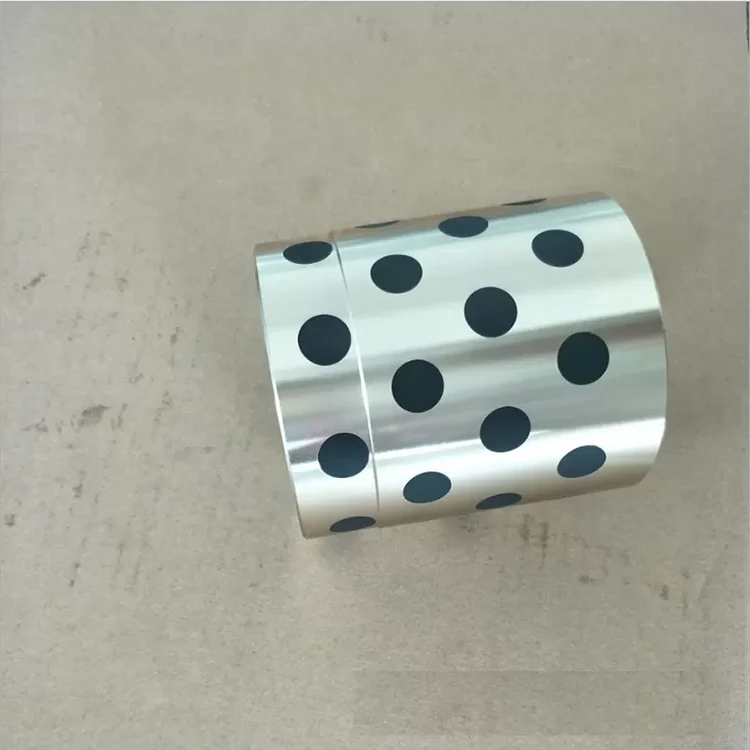

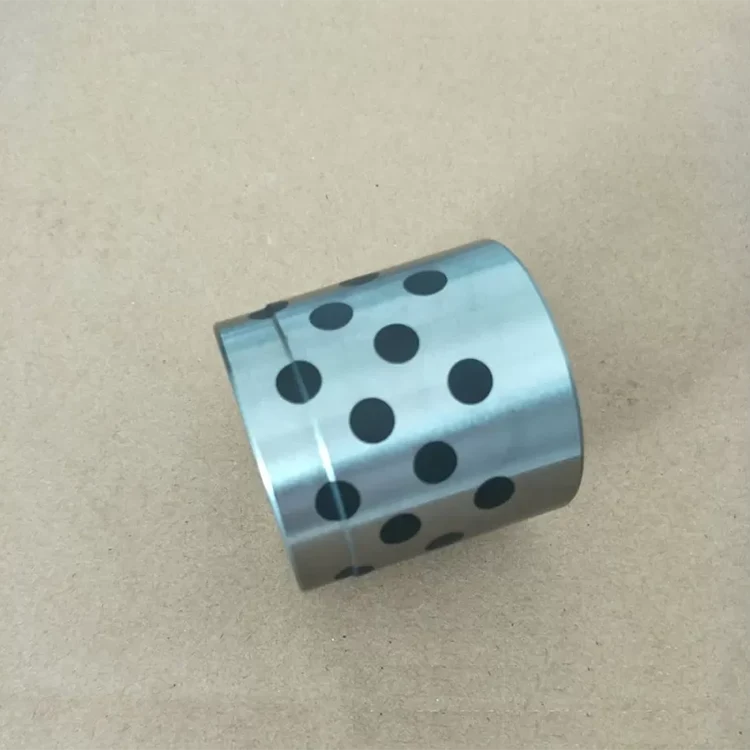

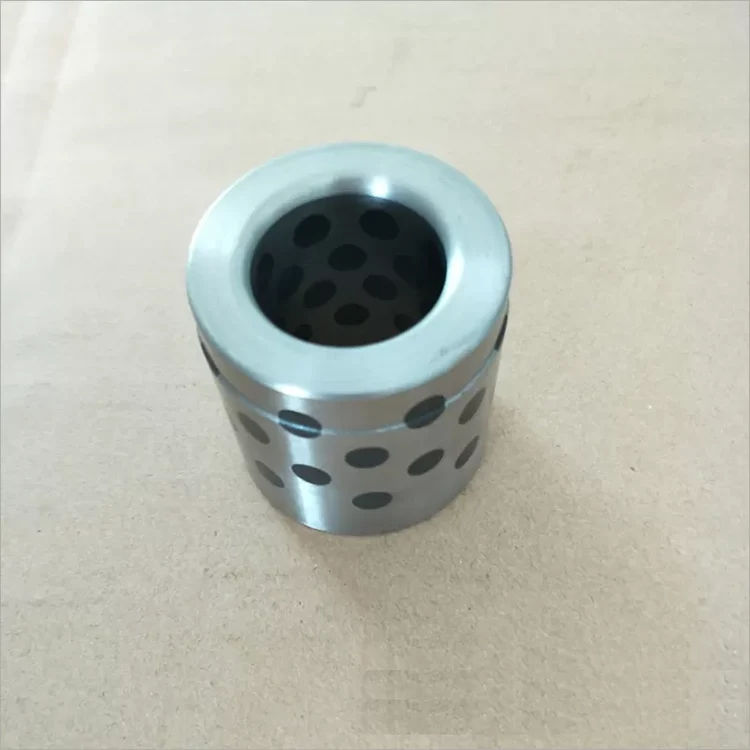

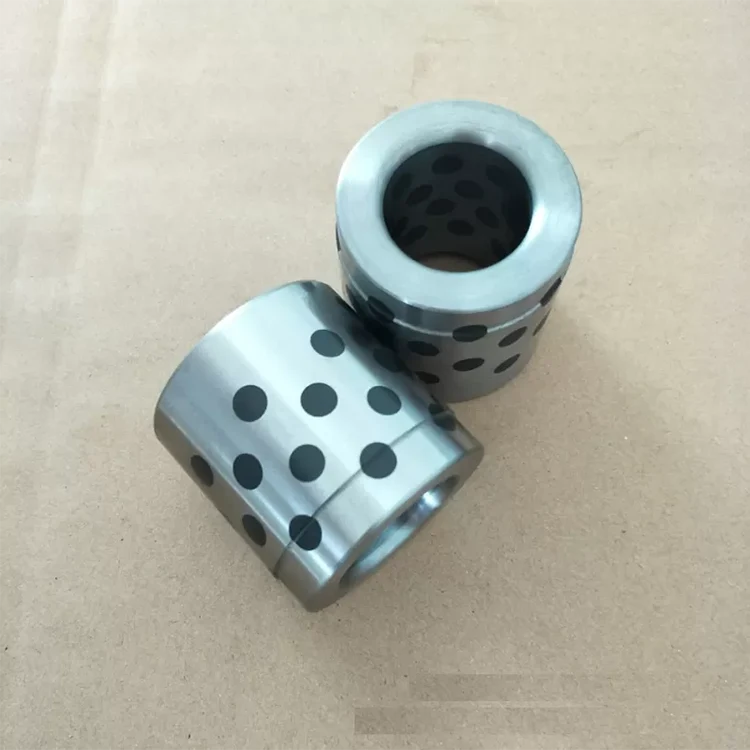

Roulement en bronze coulé avec bouchons en graphite
Caractéristiques
Bride TOB-50
1. Peut travailler sans aucun ol pendant une longue période
2. Capacité de charge extrêmement élevée, bon anti-usure et frottement réduit
3. Particulièrement adapté aux basses vitesses et charges élevées
4. Convient aux mouvements alternatifs, oscillants ou intermittents où le film d'huile est difficile à former
5. Bonnes caractéristiques résistantes aux produits chimiques et anti-corrosion
6. Peut b⬠utilisé dans une large gamme de températures de -40â-+300â
Structure
Le matériau de la bride TOB-50 est composé d'un métal à base de bronze coulé solide avec des lubrifiants solides spéciaux incorporés. Le métal de base résiste à des charges élevées et les lubrifiants solides assurent l'autolubrification. Le roulement présente d'excellentes performances sans pré-lubrification dans des conditions de température extrêmement élevée/basse à faible vitesse. Ce matériau fournit une solution de roulement sans entretien, en particulier pour les charges élevées, les mouvements oscillants intermittents.
données techniques
|
Grade |
50 # |
50S1 |
50S2 |
50S3 |
650S5 |
|
Matériel |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densité |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureté |
â¥210 |
â¥70 |
â¥150 |
â¥75 |
â¥235 |
|
Résistance à la traction |
â¥750 |
â¥250 |
â¥500 |
â¥270 |
â¥800 |
|
Limite d'élasticité |
â¥450 |
â¥90 |
â¥260 |
â¥150 |
â¥450 |
|
Élongation |
â¥12 |
â¥13 |
â¥10 |
â¥5 |
â¥8 |
|
Coefficient de dilatation linéaire |
1.9×10-5/â |
1.8×10-5/â |
1.6×10-5/â |
1.8×10-5/â |
1.9×10-5/â |
|
Max.Temp. |
-40~+300â |
-40~+400â |
-40~+400â |
-40~+400â |
-40~+300â |
|
Charge dynamique max. |
100 |
60 |
50 |
70 |
120 |
|
Vitesse max. (sec) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Lubrification) |
200 |
60 |
60 |
80 |
200 |
|
Déformation de compression |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
Matériel
Les bagues et les plaques en bronze massif sont entièrement fabriquées en bronze à l'étain, CuSn10P, qui a une très bonne capacité de machine. Toutes les surfaces des bagues en bronze massif sont usinées.
Les bagues et les plaques en fer massif sont fabriquées de la même manière en bronze, mais les coûts sont bien inférieurs si vous n'êtes pas dans des exigences de performances élevées.
Raisons de choisir les produits autolubrifiants Plug Graphite
1. Total auto-lubrifiant : aucune huile ou graisse nécessaire
Les caractéristiques autolubrifiantes permettent d'utiliser des roulements là où le graissage est difficile,
coûteux à mettre en œuvre et où la graisse/huile ne peut pas être utilisée. Une excellente lubrification est obtenue même sous des charges élevées à basse vitesse.
2. Excellente résistance à l'usure :
Une excellente résistance à l'usure est obtenue dans des conditions de travail sévères, telles qu'une charge lourde, une faible vitesse, des mouvements alternatifs, oscillants et intermittents où la formation d'un film d'huile est difficile.
3. Faible coefficient de frottement : 0,04 à 0,2 typique :
L'autolubrification avec des lubrifiants solides spécialement incorporés réduit la friction.
4. Larges plages de températures de fonctionnement : -415 ° à 1 100 °F
Des performances supérieures sont présentées dans des conditions de température élevée et basse.
5. Résistance à la corrosion et aux produits chimiques :
Les performances ne sont pas affectées par l'eau et les produits chimiques caustiques.
6. Conçu pour dépasser vos exigences :
Produits de haute précision avec des tolérances étroites.
7. Coût compétitif :
Réduction des coûts de maintenance, de remplacement et d'indisponibilité des produits finis en raison de la durée de vie exceptionnelle par rapport à des produits autolubrifiants similaires.
|
N° de produit. |
Compositions chimiques |
||||||||
|
TOB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60 ~ 66 |
22 ~ 28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Caractéristiques et avantages
1. Insensible à l'environnement sale
2.Résistant aux chocs et aux vibrations à basse vitesse
3. Activer le fonctionnement avec une mauvaise finition de surface de l'arbre
4. Bonne résistance aux conditions corrosives
Formes de roulement disponibles en dimensions standard
|
|
Buissons cylindriques |
|
Douilles à collerette |
|
|
Plaques coulissantes |
|
|
Rondelle de butée |
|
|
Rondelles à collerette |
Formes de roulements sur mesure : formes standard de dimensions spéciales, rondelles de butée, rondelles de butée à collerette, demi-paliers, formes spéciales obtenues par emboutissage ou emboutissage, conceptions de roulements sur mesure
Roulements lubrifiés à sec
Les roulements TOP incorporent du graphite et du bisulfure de molybdène comme lubrifiants secs. Dans ces matériaux, les propriétés lubrifiantes sont la conséquence d'une structure en couches lamellaires qui se crée sous charge, lorsque le lubrifiant adhère aux surfaces de contact dans le roulement. La structure en couches permet le mouvement coulissant des plaques parallèles . Une liaison faible entre les plaques offre une faible résistance au cisaillement dans la direction du mouvement de glissement mais une résistance élevée à la compression dans la direction perpendiculaire au mouvement de glissement. De plus, un lubrifiant solide ayant une résistance à la compression élevée est capable de supporter de lourdes charges sans créer de contact métal sur métal. Enfin, le lubrifiant sec a une bonne adhérence à la surface du substrat. Cette propriété assure une présence de lubrifiant solide sur les surfaces d'appui même à des contraintes de cisaillement élevées.
Application typique
Ce type de roulement peut être appliqué dans des environnements secs, à haute température, à haute pression, corrosifs, aqueux ou autres environnements chimiques lorsqu'aucune huile ne peut être introduite. Il est largement utilisé dans la gamme de produits automobiles, l'ingénierie de l'eau, la porte de barrage, les industries du plastique, les machines de coulée successives, les rouleaux en acier dans l'industrie métallurgique, les machines minérales, les navires, les turbogénérateurs, les turbines hydrauliques et les machines de moulage par injection...
Bague en bronze OEM et ODM de taille client
Il est basé sur un alliage de cuivre à haute résistance de techniques spéciales. Le lubrifiant solide est incrusté selon un certain angle, une densité et une formule spéciale, puis est traité avec précision. Le produit est largement appliqué à la machine de coulée, aux machines minières, à l'expédition, à la turbine à vapeur, aux machines d'injection et au moulage automobile, etc.
|
Taper |
Spéc. |
Taper |
Spéc. |
|
|
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
810 |
20/12ï½8ï½10 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3520 |
60/45ï½35ï½20 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
815 |
20/12ï½8ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3525 |
60/45ï½35ï½25 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1010 |
22/14ï½10ï½10 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3530 |
60/45ï½35ï½30 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1012 |
22/14ï½10ï½12 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3535 |
60/45ï½35ï½35 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1015 |
22/14ï½10ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3540 |
60/45ï½35ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1020 |
22/14ï½10ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3550 |
60/45ï½35ï½50 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1210 |
25/18ï½12ï½10 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4020 |
65/50ï½40ï½20 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1215 |
25/18ï½12ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4025 |
65/50ï½40ï½25 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1220 |
25/18ï½12ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4030 |
65/50ï½40ï½30 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1225 |
25/18ï½12ï½25 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4035 |
65/50ï½40ï½35 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1230 |
25/18ï½12ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4040 |
65/50ï½40ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1315 |
26/19ï½13ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4050 |
65/50ï½40ï½50 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1320 |
26/19ï½13ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4060 |
65/50ï½40ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1410 |
27/20ï½14ï½10 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4530 |
70/55ï½45ï½30 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1415 |
27/20ï½14ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4540 |
70/55ï½45ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1420 |
27/20ï½14ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4550 |
70/55ï½45ï½50 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1510 |
28/21ï½15ï½10 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
4560 |
70/55ï½45ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1515 |
28/21ï½15ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5030 |
75/60ï½50ï½30 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1520 |
28/21ï½15ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5035 |
75/60ï½50ï½35 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1525 |
28/21ï½15ï½25 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5040 |
75/60ï½50ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1530 |
28/21ï½15ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5050 |
75/60ï½50ï½50 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1615 |
29/22ï½16ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5060 |
75/60ï½50ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1620 |
29/22ï½16ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5540 |
80/70ï½55ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1625 |
29/22ï½16ï½25 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
5560 |
80/70ï½55ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1630 |
29/22ï½16ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
6040 |
90/75ï½60ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1635 |
29/22ï½16ï½35 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
6060 |
90/75ï½60ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1640 |
29/22ï½16ï½40 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
6070 |
90/75ï½60ï½70 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1820 |
32/24ï½18ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
6540 |
95/80ï½65ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
1830 |
32/24ï½18ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
6560 |
95/80ï½65ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2015 |
40/30ï½20ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
6580 |
95/80ï½65ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2020 |
40/30ï½20ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
7050 |
105/85ï½70ï½50 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2025 |
40/30ï½20ï½25 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
7080 |
105/85ï½70ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2030 |
40/30ï½20ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
7560 |
110/90ï½75ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2035 |
40/30ï½20ï½35 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
7580 |
110/90ï½75ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2040 |
40/30ï½20ï½40 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
8040 |
120/100ï½80ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2515 |
45/35ï½25ï½15 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
8060 |
120/100ï½80ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2520 |
45/35ï½25ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
8080 |
120/100ï½80ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2525 |
45/35ï½25ï½25 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
80100 |
120/100ï½80ï½100 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2530 |
45/35ï½25ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
9040 |
130/110ï½90ï½40 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2535 |
45/35ï½25ï½35 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
9060 |
130/110ï½90ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2540 |
45/35ï½25ï½40 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
9080 |
130/110ï½90ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
2550 |
45/35ï½25ï½50 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
90100 |
130/110ï½90ï½100 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3020 |
50/40ï½30ï½20 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
10060 |
150/120ï½100ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3025 |
50/40ï½30ï½25 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
10080 |
150/120ï½100ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3030 |
50/40ï½30ï½30 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
100100 |
150/120ï½100ï½100 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3035 |
50/40ï½30ï½35 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
12060 |
170/140ï½120ï½60 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3040 |
50/40ï½30ï½40 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
12080 |
170/140ï½120ï½80 |
|
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
3050 |
50/40ï½30ï½50 |
BOUCHON DE ROULEMENT FALNGE GRAPHITE |
|
Balises actives: Graphite Plugged CNC Cast Bronze Bearings, Chine, Vente en gros, Personnalisé, Fournisseurs, Fabricants, Usine, En stock, Échantillon gratuit, Marque, Prix
Catégorie associée
Roulement à douille lisse
Roulements bi-métal
Roulements en bronze coulé
Roulements autolubrifiants
Roulements en métal fritté
Roulement en bronze enveloppé
Roulements de lubrification des limites POM
Roulements à rouleaux en acier
Roulement d'extrémité de tige
Paliers lisses sphériques
Roulements à billes à gorge profonde
Roulement à aiguilles
Roulements à mouvement linéaire
Roulement à rouleaux coniques
Paliers lisses en plastique
Paliers lisses en céramique
envoyer une demande
N'hésitez pas à faire votre demande dans le formulaire ci-dessous. Nous vous répondrons dans les 24 heures.
