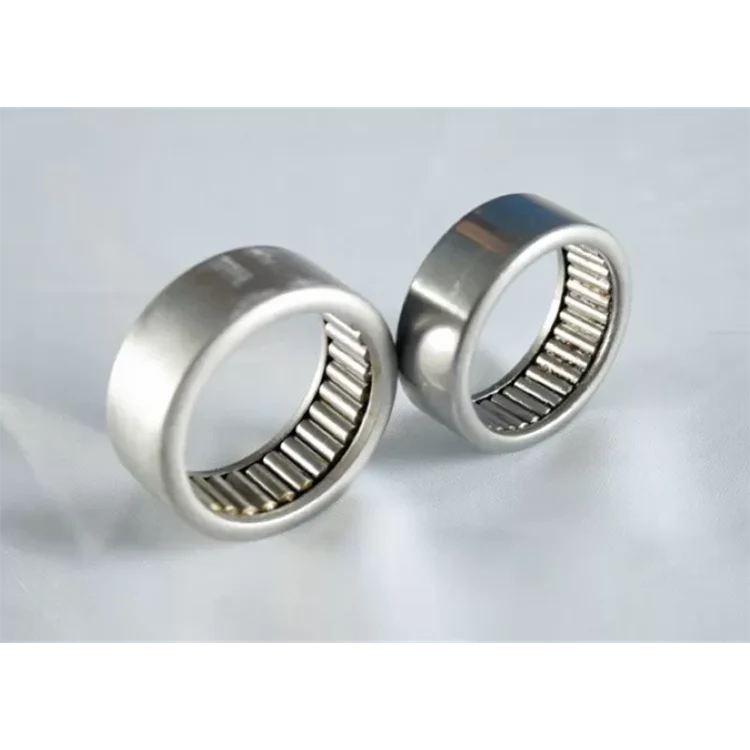

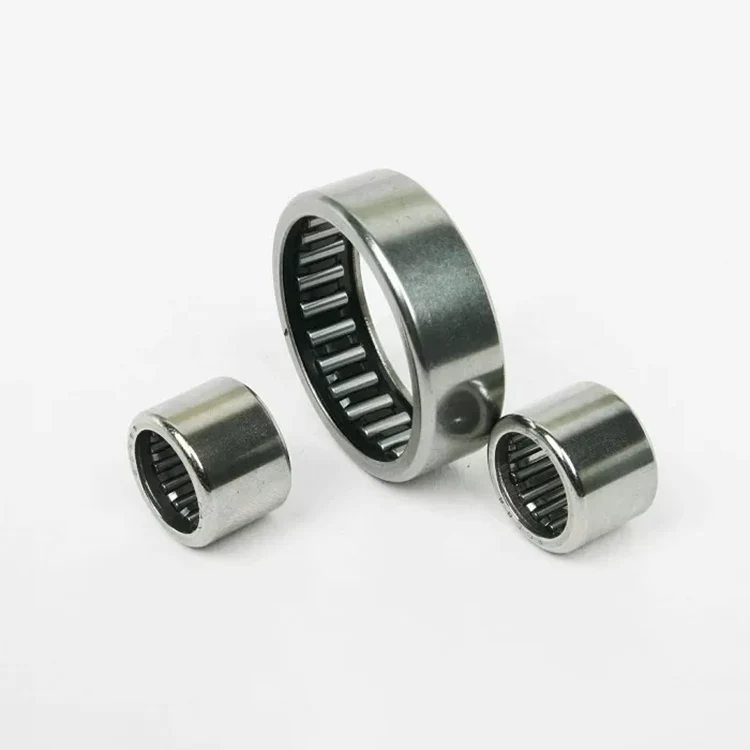

Des roulements à rouleaux à aiguilles à coupe dessinée au chrome de haute qualité à deux extrémités avec bague d'étanchéité sont proposés par les fabricants chinois Top Bearings. Achetez des roulements à aiguilles chromés à deux extrémités avec bague d'étanchéité de haute qualité directement à bas prix.
Des roulements à rouleaux à aiguilles à coupe dessinée au chrome de haute qualité à deux extrémités avec bague d'étanchéité sont proposés par les fabricants chinois Top Bearings. Achetez des roulements à aiguilles chromés à deux extrémités avec bague d'étanchéité de haute qualité directement à bas prix.
HK Draw Cup : |
Roulements à aiguilles à extrémités ouvertes |
HK-RS HK-2RS : |
Roulements à rouleaux à aiguilles à coupe dessinée avec extrémités ouvertes, deux extrémités avec bague d'étanchéité |
BK Draw Cup : |
Roulements à aiguilles à extrémité fermée |
BK-RS Draw Cup : |
Roulements à aiguilles avec extrémité fermée, une extrémité avec bague d'étanchéité |
F- Coupe Nul : |
Roulements à aiguilles à extrémités ouvertes, composant complet |
FY-Drawed Cup : |
Roulements à aiguilles à extrémités ouvertes, entièrement graissés |
Coupe dessinée MF : |
Roulement à aiguilles avec extrémité fermée, composant complet |
MFY- Drawed CupMFY- Drawed Cup : |
Roulement à aiguilles avec extrémité fermée, composant complet, graissé |
Souligner: |
roulement à aiguilles à coupelle dessinée, roulement à aiguilles radial |
HK HK-RS HK-2RS BK BK-RS F FY MF MFY tasse dessinée de roulements à aiguilles
Un roulement à aiguilles est un roulement qui utilise de petits rouleaux cylindriques. Ils sont utilisés pour réduire le frottement d'une surface en rotation.
Les roulements à aiguilles ont une grande surface en contact avec les surfaces extérieures du roulement par rapport aux roulements à billes. De plus, il y a moins de jeu supplémentaire (différence entre le diamètre de l'arbre et le diamètre du roulement) donc ils sont beaucoup plus compacts. La structure typique consiste en une cage à aiguilles qui oriente et contient les rouleaux à aiguilles, les rouleaux à aiguilles eux-mêmes et une bague extérieure (parfois se logeant elle-même).
Les roulements à aiguilles radiaux sont cylindriques et utilisent des rouleaux parallèles à l'axe de l'arbre. Les roulements à aiguilles de poussée sont plats et utilisent un motif radial d'aiguilles.
Les roulements à complément complet ont des bagues intérieures et extérieures pleines et des rouleaux cylindriques guidés par des nervures. Étant donné que ces roulements ont le plus grand nombre possible d'éléments roulants, ils ont une capacité de charge radiale extrêmement élevée et conviennent à des conceptions particulièrement compactes.
Les roulements à aiguilles sont largement utilisés dans les composants du moteur tels que les pivots de culbuteurs, les pompes, les compresseurs et les transmissions. L'arbre de transmission d'un véhicule à traction arrière comporte généralement au moins 8 roulements à aiguilles (4 dans chaque joint en U) et souvent plus s'il est particulièrement long ou s'il fonctionne sur des pentes raides.
Clarification supplémentaire du rouleau à aiguilles : selon le "Manuel standard des marques pour les ingénieurs mécaniques", un roulement à aiguilles est un roulement à rouleaux avec des rouleaux dont la longueur est au moins quatre fois supérieure à leur diamètre.
Série HK BK
HK. RS HK. Série 2RS
BK. Série RS
Série NA ARN NK
Série HFFC
Série HFL FCB
Série K KZK Série KBK
Série AXK AS GS 811 WS811
NATR NATV. Série PP
NUTR. Série NUTR X
Série IR IR
Série NKIA NKIB
Roulements à aiguilles HK Drawn Cup avec extrémités ouvertes
HK-RS Roulements à aiguilles à coupelle dessinée avec extrémités ouvertes, deux extrémités avec bague d'étanchéité
HK-2RS Roulements à aiguilles à coupelle dessinée avec extrémités ouvertes, deux extrémités avec bague d'étanchéité
BK Roulements à aiguilles à coupelle étirée avec extrémité fermée
BK-RS Roulements à aiguilles à coupelle dessinée avec extrémité fermée, une extrémité avec bague d'étanchéité
F- Roulements à aiguilles à coupelle étirée avec extrémités ouvertes, composant complet
Roulements à aiguilles FY-Drawn Cup à extrémités ouvertes, graissés sur toute la surface
MF- Roulement à aiguilles à cuvette étirée avec extrémité fermée, composant complet
MFY- Roulement à aiguilles à coupelle étirée avec extrémité fermée, composant complet, graissé
arbre | Numéro de roulement | Cotes de contour | Capacité de chargement de base | Limiter la vitesse | ||||
FW | D | C | RS | Dynamique | Statique | Huile | ||
C | Co | |||||||
millimètre | millimètre | Min. | N | tr/min | ||||
5 | +NK 5/10 TN | 5 | 10 | 10 | 0.15 | 2350 | 1920 | 39000 |
+NK 5/12 TN | 5 | 10 | 12 | 0.15 | 3000 | 2650 | 39000 | |
6 | +NK 6/10 TN | 6 | 12 | 10 | 0.15 | 2600 | 2280 | 37000 |
+NK 6/12 TN | 6 | 12 | 12 | 0.15 | 3350 | 3150 | 37000 | |
7 | +NK 7/10 TN | 7 | 14 | 10 | 0.3 | 2850 | 2650 | 34000 |
+NK 7/12 TN | 7 | 14 | 12 | 0.3 | 3650 | 3600 | 34000 | |
8 | +NK 8/12 TN | 8 | 15 | 12 | 0.3 | 3950 | 4100 | 32000 |
+NK 8/16 TN | 8 | 15 | 16 | 0.3 | 5100 | 5800 | 32000 | |
+NKS 8 TN | 8 | 16 | 13 | 0.3 | 5000 | 4700 | 32000 | |
9 | +NK 9/12 TN | 9 | 16 | 12 | 0.3 | 4500 | 5000 | 31000 |
+NK 9/16 TN | 9 | 16 | 16 | 0.3 | 5900 | 7100 | 31000 | |
10 | +NK 10/12 TN | 10 | 17 | 12 | 0.3 | 4750 | 5500 | 29000 |
+NK 10/16 TN | 10 | 17 | 16 | 0.3 | 6200 | 7800 | 29000 | |
+NKS 10 TN | 10 | 19 | 13 | 0.3 | 5800 | 6000 | 29000 | |
12 | NK 12/12 | 12 | 19 | 12 | 0.3 | 6400 | 7100 | 27000 |
NK 12/16 | 12 | 19 | 16 | 0.3 | 9000 | 11000 | 27000 | |
+NKS 12 TN | 12 | 22 | 16 | 0.6 | 9600 | 10400 | 26000 | |
14 | NK 14/16 | 14 | 22 | 16 | 0.3 | 10100 | 11500 | 25000 |
NK 14/20 | 14 | 22 | 20 | 0.3 | 12800 | 15600 | 25000 | |
+NKS 14 | 14 | 25 | 16 | 0.6 | 14400 | 13800 | 24000 | |
ARN 4900 | 14 | 22 | 13 | 0.3 | 8500 | 9200 | 25000 | |
15 | NK 15/16 | 15 | 23 | 16 | 0.3 | 10700 | 12700 | 24000 |
NK 15/20 | 15 | 23 | 20 | 0.3 | 13600 | 17200 | 24000 | |
+NKS 15 | 15 | 26 | 16 | 0.6 | 14400 | 14000 | 23000 | |
16 | NK 16/16 | 16 | 24 | 16 | 0.3 | 11300 | 13900 | 23000 |
NK 16/20 | 16 | 24 | 20 | 0.3 | 14400 | 18800 | 23000 | |
+NKS 16 | 16 | 28 | 16 | 0.6 | 15700 | 15800 | 22000 | |
ARN 4901 | 16 | 24 | 13 | 0.3 | 9400 | 10900 | 23000 | |
ARN 6901 | 16 | 24 | 22 | 0.3 | 16000 | 21600 | 23000 | |
17 | NK 17/16 | 17 | 25 | 16 | 0.3 | 11900 | 15000 | 23000 |
NK 17/20 | 17 | 25 | 20 | 0.3 | 15100 | 20400 | 23000 | |
18 | NK 18/16 | 18 | 26 | 16 | 0.3 | 12500 | 16200 | 22000 |
NK 18/20 | 18 | 26 | 20 | 0.3 | 15800 | 22000 | 22000 | |
+NKS 18 | 18 | 30 | 16 | 0.6 | 16800 | 17700 | 21000 | |
19 | NK 19/16 | 19 | 27 | 16 | 0.3 | 13000 | 17400 | 22000 |
NK 19/20 | 19 | 27 | 20 | 0.3 | 16500 | 23600 | 22000 | |
20 | NK20/16 | 20 | 28 | 16 | 0.3 | 13000 | 17500 | 21000 |
NK20/20 | 20 | 28 | 20 | 0.3 | 16400 | 23800 | 21000 | |
NKS 20 | 20 | 32 | 20 | 0.6 | 23000 | 25000 | 20000 | |
ARN4902 | 20 | 28 | 13 | 0.3 | 10600 | 13600 | 21000 | |
ARN6902 | 20 | 28 | 23 | 0.3 | 17300 | 25500 | 21000 | |
21 | NK21/16 | 21 | 29 | 16 | 0.3 | 13500 | 18700 | 21000 |
NK21/20 | 21 | 29 | 20 | 0.3 | 17100 | 25500 | 21000 | |
22 | NK22/16 | 22 | 30 | 16 | 0.3 | 14000 | 19900 | 20000 |
NK22/20 | 22 | 30 | 20 | 0.3 | 17700 | 27000 | 20000 | |
NKS 22 | 22 | 35 | 20 | 0.6 | 24500 | 28000 | 18000 | |
ARN4903 | 22 | 30 | 13 | 0.3 | 11000 | 14600 | 20000 | |
ARN6903 | 22 | 30 | 23 | 0.3 | 18600 | 29000 | 20000 | |
24 | NK24/16 | 24 | 32 | 16 | 0.3 | 15000 | 22300 | 18000 |
NK24/20 | 24 | 32 | 20 | 0.3 | 19000 | 30500 | 18000 | |
NKS24 | 24 | 34 | 20 | 0.6 | 26000 | 31000 | 17000 | |
25 | NK25/16 | 25 | 33 | 16 | 0.3 | 14900 | 22400 | 18000 |
NK25/20 | 25 | 33 | 20 | 0.3 | 18800 | 30500 | 18000 | |
NKS 25 | 25 | 38 | 20 | 0.6 | 27500 | 33500 | 17000 | |
ARN4904 | 25 | 37 | 17 | 0.3 | 21000 | 25500 | 17000 | |
ARN6904 | 25 | 37 | 30 | 0.3 | 36000 | 51000 | 17000 | |
26 | NK26/16 | 26 | 34 | 16 | 0.3 | 15300 | 23600 | 17000 |
NK26/20 | 26 | 34 | 20 | 0.3 | 19400 | 32000 | 17000 | |
28 | NK28/20 | 28 | 37 | 20 | 0.3 | 22000 | 34000 | 16000 |
NK28/30 | 28 | 37 | 30 | 0.3 | 33000 | 57000 | 16000 | |
NKS28 | 28 | 42 | 20 | 0.6 | 28500 | 36500 | 15000 | |
ARN49/22 | 28 | 39 | 17 | 0.3 | 22800 | 29500 | 15000 | |
ARN69/22 | 28 | 39 | 30 | 0.3 | 37500 | 55000 | 15000 | |
29 | NK29/20 | 29 | 38 | 20 | 0.3 | 21900 | 34000 | 15000 |
NK29/30 | 29 | 38 | 30 | 0.3 | 32500 | 57000 | 15000 | |
30 | NK30/20 | 30 | 40 | 20 | 0.3 | 22600 | 36000 | 15000 |
NK30/30 | 30 | 40 | 30 | 0.3 | 33500 | 60000 | 15000 | |
NKS30 | 30 | 45 | 22 | 0.6 | 32000 | 40000 | 14000 | |
ARN4905 | 30 | 42 | 17 | 0.3 | 23600 | 31500 | 14000 | |
ARN6905 | 30 | 42 | 30 | 0.3 | 39000 | 59000 | 14000 | |
32 | NK32/20 | 32 | 42 | 20 | 0.3 | 23100 | 37500 | 14000 |
NK32/30 | 32 | 42 | 30 | 0.3 | 34500 | 63000 | 14000 | |
NKS32 | 32 | 47 | 22 | 0.6 | 33500 | 43500 | 13000 | |
ARN49/28 | 32 | 45 | 17 | 0.3 | 24400 | 33500 | 14000 | |
ARN69/28 | 32 | 45 | 30 | 0.3 | 40500 | 63000 | 14000 | |
35 | NK 35/20 | 35 | 45 | 20 | 0.3 | 24300 | 41500 | 13000 |
NK 35/30 | 35 | 45 | 30 | 0.3 | 36500 | 69000 | 13000 | |
NKS35 | 35 | 50 | 22 | 0.6 | 35000 | 47000 | 12000 | |
ARN4906 | 35 | 47 | 17 | 0.3 | 25000 | 35500 | 13000 | |
ARN6906 | 35 | 47 | 30 | 0.3 | 43500 | 71000 | 13000 | |
37 | NK 37/20 | 37 | 47 | 20 | 0.3 | 24900 | 43500 | 12000 |
NK 37/30 |
