Roulements en bronze coulé au manganèse DIN1709 pour tiges de soupape

Top Bearings est un leader professionnel Chine DIN1709 Roulements en bronze coulé au manganèse pour les fabricants de tiges de soupape avec une haute qualité et un prix raisonnable. Bienvenue à nous contacter.

Paramètre de produit

Attestation :	SEA430B,C86300,DIN1709,FIBRO	Capacité d'approvisionnement:	Roulements en bronze CNC en ligne ⢠Fabricants de bagues sur mesure ⢠Fournisseurs de roulements glissants
Matériel:	Bronze Griphite, aluminium-cuivre avec bouchons de lubrifiant solide	Application:	Charge médiate mais température et condition plus élevées avec vitesse de fonctionnement médiate, etc.
Souligner:	roulements en bronze coulé au manganèse , Roulements en bronze coulé DIN1709

Paliers lisses en bronze

Bronze au manganèse C86300 Bagues en alliage très résistant à haute résistance utilisées pour les tiges de soupape, les engrenages, les cames, les roulements à charge lourde à vitesse lente, les pièces de bagues de manchon de cylindre hydraulique.

Roulements en laiton haute résistance avec lubrifiant solide intégré Oiles 500SP1-SL4 Bushings SPBL

TOP Fabrication de roulements Les rondelles de butée sont des plaques annulaires ou deux plaques semi-annulaires couramment utilisées avec les paliers lisses radiaux pour les charges axiales.

# 500 SP SL-4 Bush OILES Type droit et huiles # 500SP Douille à bride (SPF) | Bagues d'huiles

Les paliers lisses métalliques ont été largement utilisés. Les séries Oiles VSB-50 sont des paliers autolubrifiants composés de bases en alliage de laiton à haute résistance fabriquées avec une technologie de coulée avancée et des lubrifiants solides intégrés. Ils peuvent être associés à différents types de lubrifiants solides selon les conditions d'utilisation.

Roulements autolubrifiants OILES

Par rapport aux paliers lisses normaux, les roulements autolubrifiants TOP Bearings sont supérieurs en termes de résistance à l'usure, de résistance au grippage et de propriétés de frottement, et réalisent une amélioration des performances et sans entretien.

Fonctionnalité

â Utilisable dans l'eau

â Démontre une résistance à l'usure supérieure dans les applications où le film d'huile est rarement produit, comme les mouvements alternatifs, les oscillations, les démarrages et les arrêts fréquents, etc.
â Résistance chimique et résistance à la corrosion supérieures.
â Des produits standards sont disponibles.
â Utilisable sans besoin de lubrification. Démontre des performances élevées dans des opérations à charge élevée et à faible vitesse.



Produits standards

Différents produits standards sont disponibles. Utilisez les liens suivants pour vérifier les numéros de modèle (selon les dimensions approximatives).
* Veuillez noter que certains articles peuvent ne pas être répertoriés. Consultez le catalogue électronique pour plus d'informations.

Rondelle de butée

Structure matérielle :
1. Film lubrifiant solide
2. Bouchon de lubrifiant solide
3. Support en bronze

Permet un fonctionnement sans entretien et de longue durée

Application:

Le produit est largement utilisé dans les laminoirs à coulée continue, les machines minières, les machines d'expédition, les turbines, les machines d'injection, les moules automatiques, etc.
Pièces standard Pièces personnalisées disponibles :
SPB, SPF, SPFG, SPW, SGF, SGB, SWP, SLP, SLC, SLI, JEGB, JNA, JESW, JSPW, HGB250, JCBS, JCBSP, JDBS

Taper	Spéc.	Taper	Spéc.
PLAQUE D'USURE	GRAPHITE BOUCHÉ	100ï½18ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	75ï½48ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	125ï½18ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	100ï½48ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	150ï½18ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	125ï½48ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	75ï½28ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	150ï½48ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	100ï½28ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	100ï½50ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	125ï½28ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	150ï½50ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	150ï½28ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	200ï½50ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	100ï½35ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	250ï½50ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	150ï½35ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	300ï½50ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	200ï½35ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	400ï½50ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	250ï½35ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	150ï½75ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	300ï½35ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	200ï½75ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	350ï½35ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	250ï½75ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	75ï½38ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	300ï½75ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	100ï½38ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	400ï½75ï½10
PLAQUE D'USURE	GRAPHITE BOUCHÉ	125ï½38ï½10	PLAQUE D'USURE	GRAPHITE BOUCHÉ	500ï½75ï½10



Caractéristiques

RONDELLE TOB-50W Rondelles de butée PAW

1. Peut travailler sans aucun ol pendant une longue période

2. Capacité de charge extrêmement élevée, bon anti-usure et frottement réduit

3. Particulièrement adapté aux basses vitesses et charges élevées

4. Convient aux mouvements alternatifs, oscillants ou intermittents où le film d'huile est difficile à former

5. Bonnes caractéristiques résistantes aux produits chimiques et anti-corrosion

6. Peut b⬠utilisé dans une large gamme de températures de -40â-+300â

Structure

Le matériau de la RONDELLE TOB-50W est composé d'un métal solide à base de bronze coulé avec des lubrifiants solides spéciaux intégrés. Le métal de base résiste à des charges élevées et les lubrifiants solides assurent l'autolubrification. Le roulement présente d'excellentes performances sans pré-lubrification dans des conditions de température extrêmement élevée/basse à faible vitesse. Ce matériau fournit une solution de roulement sans entretien, en particulier pour les charges élevées, les mouvements oscillants intermittents.



données techniques

Grade	50 #	50S1	50S2	50S3	650S5
Matériel	CuZn25AI5Mn4Fe3	CuSn5Pb5Zn5	CuAI10Ni5Fe5	CuSn12	CuZn25AI5Mn4Fe3
Densité	8	8.9	7.8	8.9	8
Dureté	â¥210	â¥70	â¥150	â¥75	â¥235
Résistance à la traction	â¥750	â¥250	â¥500	â¥270	â¥800
Limite d'élasticité	â¥450	â¥90	â¥260	â¥150	â¥450
Élongation	â¥12	â¥13	â¥10	â¥5	â¥8
Coefficient de dilatation linéaire	1.9×10-5/â	1.8×10-5/â	1.6×10-5/â	1.8×10-5/â	1.9×10-5/â
Max.Temp.	-40~+300â	-40~+400â	-40~+400â	-40~+400â	-40~+300â
Charge dynamique max.	100	60	50	70	120
Vitesse max. (sec)	15	10	20	10	15
N/mm²*m/s(Lubrification)	200	60	60	80	200
Déformation de compression	< 0,01mm	< 0,05 mm	< 0,04 mm	< 0,05 mm	< 0,005 mm

Compositions chimiques

N° de produit.	Compositions chimiques
TOB 050	Cu	Zn	Al	Fe	Mn	Si	Ni	Sn	Pb
	60 ~ 66	22 ~ 28	5.0~8.0	2.0~4.0	2.5~5.0	<0,1	<0,5	<0,2	<0,2



Disponibilité

Formes de roulement disponibles en dimensions standard

· Douilles cylindriques

· Douilles à collerette

· Plaques coulissantes

Formes de roulements sur mesure : formes standard de dimensions spéciales, rondelles de butée, rondelles de butée à collerette, demi-paliers, formes spéciales obtenues par emboutissage ou emboutissage, conceptions de roulements sur mesure



Incidences en bronze enveloppées métriques de pouce de normes de bronze de fonte de joint de butée avec le graphite

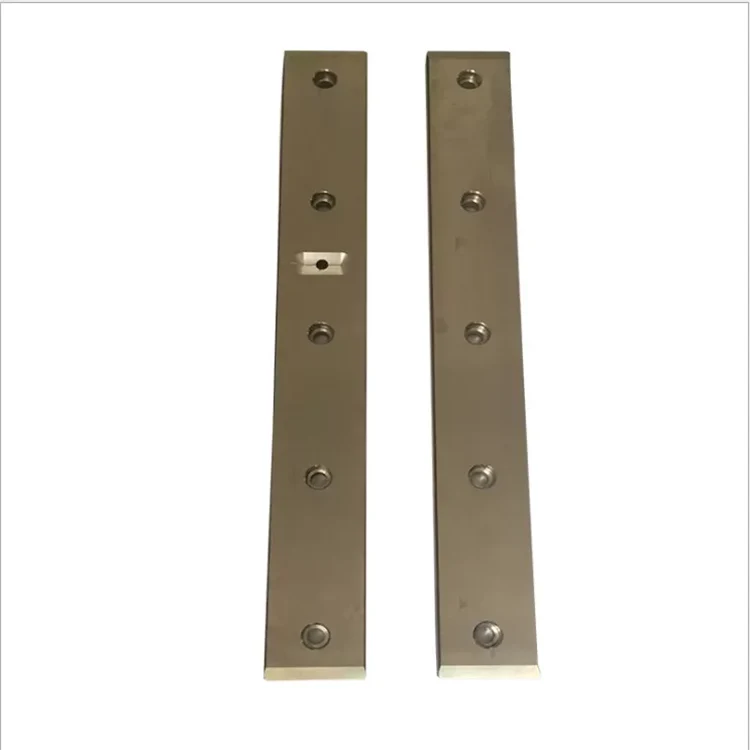

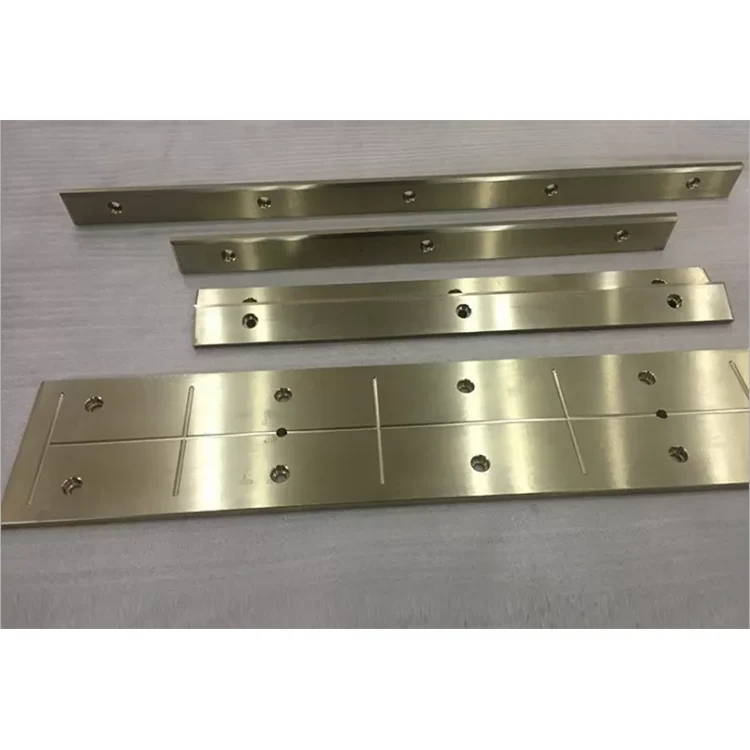

Plaque coulissante en graphite bronze | TOB-50W & HUILES TYPE SP-SL4



Caractéristiques matérielles :

1. Permet un fonctionnement sans entretien et de longue durée
2. Convient aux charges statiques et dynamiques élevées
3. Avec un coefficient de frottement faible et régulier et sans effets de stick-slip
4. Approprié au sale, à la corrosion, à la charge d'impact et au chargement de bord
5. Le matériau de base a fourni une bonne capacité d'absorption des chocs
6. Peut être utilisé sur une large plage de températures
7. Convient aux mouvements alternatifs, rotatifs et oscillants avec une fréquence de démarrage et une difficulté à former des occasions de film d'huile
8. Avec un faible taux d'usure et une longue durée de vie

Applications typiques

Ce type de roulement peut être appliqué dans des environnements secs, à haute température, à haute pression, corrosifs, aqueux ou autres environnements chimiques lorsqu'aucune huile ne peut être introduite. Il est largement utilisé dans la gamme de produits automobiles, l'ingénierie de l'eau, la porte de barrage, les industries du plastique, les machines de coulée successives, les rouleaux en acier dans l'industrie métallurgique, les machines minérales, les navires, les turbogénérateurs, les turbines hydrauliques et les machines de moulage par injection...
